| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |
| मॉडल संख्या | ज़ेन-घू |

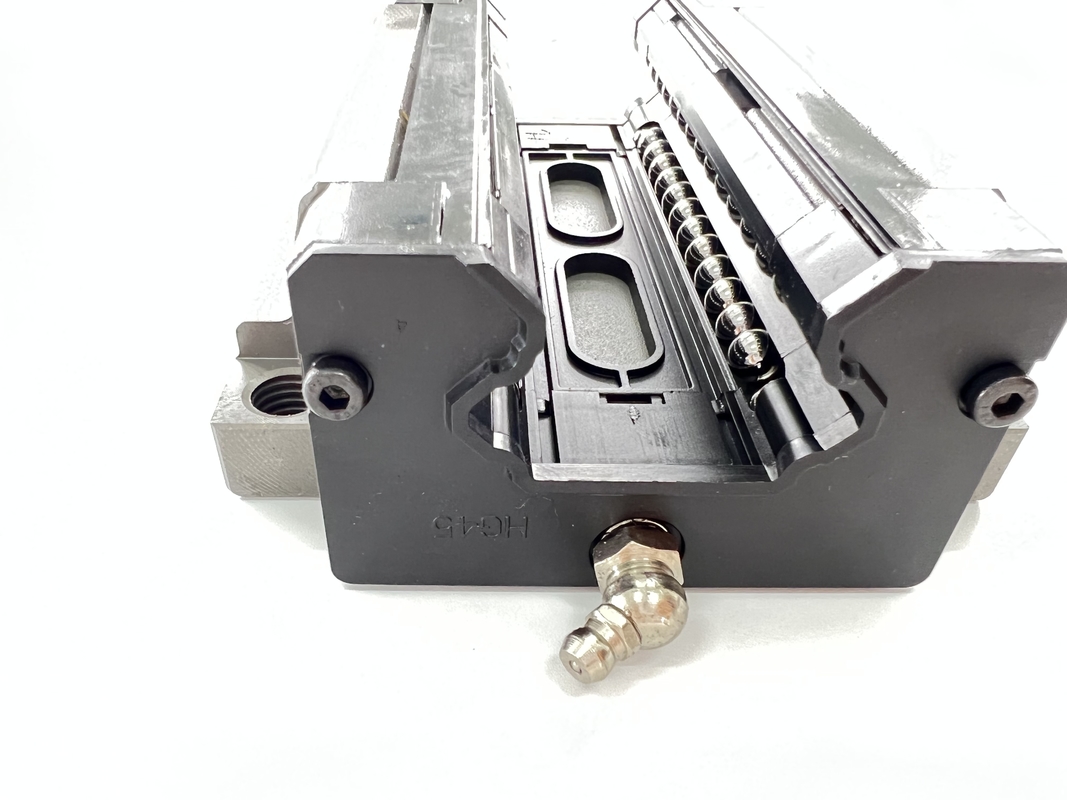

HGW20 सीएनसी मशीन के लिए अनुकूलित लंबाई रैखिक गाइड रेल और ब्लॉक
HG श्रृंखला के रैखिक गाइडवे को गोलाकार-चाप वाले अन्य समान उत्पादों की तुलना में भार क्षमता और कठोरता के साथ डिज़ाइन किया गया है
नाली और संरचना अनुकूलन।यह रेडियल, रिवर्स रेडियल और पार्श्व दिशाओं में समान लोड रेटिंग की सुविधा देता है, और
स्थापना-त्रुटि को अवशोषित करने के लिए स्व-संरेखण।इस प्रकार, एचजी श्रृंखला रैखिक गाइडवे उच्च गति, उच्च के साथ एक लंबा जीवन प्राप्त कर सकते हैं
सटीकता और चिकनी रैखिक गति।
की विशेषताएं क्या हैं ?
चारों दिशाओं में उच्च कठोरता
चार-पंक्ति डिज़ाइन के कारण, HG श्रृंखला रैखिक गाइड की रेडियल, रिवर्स रेडियल और पार्श्व में समान लोड रेटिंग होती है
दिशाओं।इसके अलावा, सर्कुलर-आर्क ग्रूव गेंदों और ग्रूव रेसवे के बीच एक विस्तृत-संपर्क चौड़ाई प्रदान करता है जिससे बड़े अनुमेय भार और उच्च कठोरता की अनुमति मिलती है
| नमूना | संयोजन आकार (मिमी) | ब्लॉक आकार (मिमी) | स्लाइड रेल आकार (मिमी) | स्लाइड रेल के लिए फिक्सिंग बोल्ट | बुनियादी गतिशील निश्चित भार | मूल निश्चित निश्चित भार | स्वीकार्य स्थिर क्षण | वजन | ||||||||||||||||||||||||||
| श्री केएन-एम | एमपी | मेरा केएन-एम | खंड मैथा | फिसल पट्टी | ||||||||||||||||||||||||||||||
| एच | नमस्ते | एन | डब्ल्यू | बी | द्वि | सी | यू | ली | के.एल | जी | एम (ए/बी) | टी | ती | एच 2 | h3 | वर | मानव संसाधन | डी | एच | डी | पी | इ | (मिमी) | सी (केएन) | सीओ (केएन) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | एम5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. 38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | एम6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | एम8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 1 1 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | एम10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | एम10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | एम12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | एम12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | एम14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | एम14x45 | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | एम16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | एम16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
