रोल्ड बॉल स्क्रू
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |
| मॉडल संख्या | अफस्टाइप |

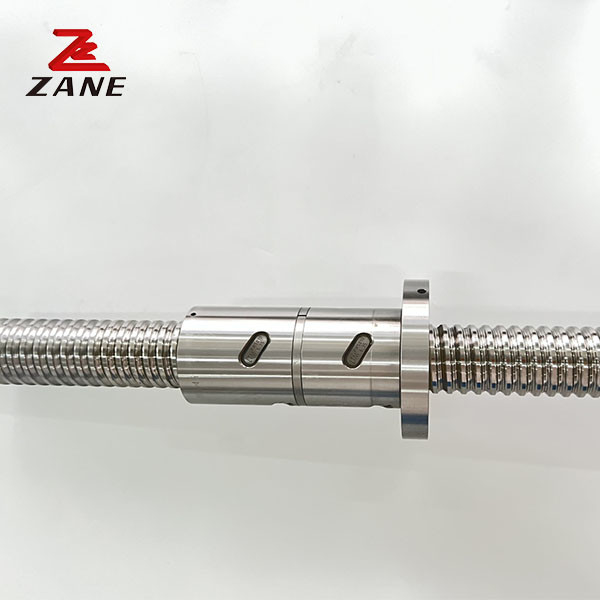

उच्च गति गाइड रेल के लिए AFSTYPE रोल्ड बॉल स्क्रू
आवेदन
बॉल स्क्रू का प्रयोग विमानों और मिसाइलों में चलती नियंत्रण सतहों के लिए किया जाता है, विशेष रूप से तार और
ऑटोमोबाइल पावर स्टीयरिंग में एक इलेक्ट्रिक मोटर से घूर्णी गति को स्टीयरिंग रैक की अक्षीय गति में अनुवाद करने के लिए।
बॉल स्क्रू का उपयोग मशीन टूल्स, रोबोट और परिशुद्धता असेंबली उपकरण में भी किया जाता है। उच्च परिशुद्धता बॉल स्क्रू
अर्धचालकों के निर्माण के लिए स्टेपर में प्रयोग किया जाता है।
1) 3 डी प्रिंटर, स्टेपर मोटर आदि
2) औद्योगिक मशीनरी मुद्रण, कागज प्रसंस्करण, स्वचालित मशीनें, वस्त्र आदि।
3)इलेक्ट्रॉनिक मशीनरी रोबोट, माप उपकरण, चिकित्सा उपकरण, एक्स-वाई टेबल,
कारखाना स्वचालन उपकरण आदि।
4) परिवहन मशीनरी सामग्री हैंडलिंग उपकरण, परमाणु रिएक्टर-एक्ट्यूएटर आदि।
5)एयरक्राफ्ट एप्लिकेशनः एयरक्राफ्ट फ्लैप, एक्ट्यूएटर, एयरपोर्ट लोडिंग उपकरण आदि।
| मॉडल | बाहरी व्यास | लीड | स्टील की गेंद का व्यास | अखरोट का आकार | मोती के गोले | गतिशील नामित भार | स्थिर नामित भार |
कठोर किलोग्राम μm |
||||||||
| d | मैं | हाँ | D | ए | बी | L | W | एक्स | Y | Z | Q | n | सीए | कोआ | k | |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 52 | 10 | 40 | 38 | 5.8 | 10 | 6 | एम6 | 4x1 | 629 | 1270 | 1270 |
| 01605-T4 | 5 | 3. 175 | 50 | 780 | 1790 | 1790 | ||||||||||
| 02004-T3 | 20 | 4 | 2. 381 | 36 | 62 | 11 | 42 | 48 | 5.8 | 10 | 6 | एम6 | 4x1 | 699 | 1617 | 1617 |
| 02005-T4 | 5 | 3.175 | 51 | 1130 | 2380 | 2380 | ||||||||||
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 66 | 11 | 42 | 53 | 5.8 | 10 | 6 | एम6 | 4x1 | 777 | 22052 | 22052 |
| 02505-T4 | 5 | 3. 175 | 51 | 1280 | 3110 | 3110 | ||||||||||
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 76 | 11 | 44 | 63 | 5.8 | 10 | 6 | एम6 | 4x1 | 871 | 2661 | 2661 |
| 03205-T4 | 5 | 3.175 | 50 | 82 | 13 | 52 | 67 | 7 | 12 | 7 | 1450 | 4150 | 4150 | |||
| 03210-टी4 | 10 | 6. 350 | 53 | 90 | 15 | 90 | 71 | 9 | 15 | 9 | 4x1 | 3390 | 7170 | 7170 | ||
| 04005-T4 | 40 | 5 | 3. 175 | 60 | 94 | 15 | 55 | 75 | 9 | 15 | 9 | एम8 | 4x1 | 1610 | 5330 | 5330 |
| 04010-T4 | 10 | 6. 350 | 63 | 108 | 18 | 93 | 85 | 11 | 18 | 11 | 4x1 | 3910 | 9520 | 9520 | ||
| 05005-T4 | 50 | 5 | 3.175 | 71 | 110 | 15 | 47 | 90 | 9 | 15 | 9 | एम8 | 4x1 | 1450 | 5717 | 5717 |
| 05010-T4 | 10 | 6. 350 | 75 | 118 | 15 | 93 | 95 | 11 | 18 | 11 | एम8 | 4x1 | 4450 | 12500 | 12500 | |
| 05020-T4 | 20 | 7. 144 | 90 | 138 | 28 | 138 | 112 | 13.5 | 22 | 13 | एम8 | 4x1 | 4644 | 14307 | 14307 | |
| 06310-टी4 | 63 | 10 | 6. 350 | 90 | 138 | 22 | 98 | 112 | 13.5 | 22 | 13 | एम8 | 4x1 | 5070 | 16600 | 16600 |
| 06320-टी4 | 20 | 9. 525 | 95 | 148 | 28 | 149 | 118 | 13.5 | 22 | 13 | 4x1 | 7573 | 23860 | 23860 | ||
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 156 | 22 | 98 | 130 | 13.5 | 22 | 13 | एम8 | 4x1 | 5620 | 21300 | 21300 |
| 08020-T4 | 20 | 9. 525 | 118 | 168 | 28 | 154 | 140 | 13.5 | 22 | 13 | 4x1 | 8485 | 30895 | 30895 | ||
| 10020-टी4 | 100 | 20 | 9. 525 | 140 | 204 | 28 | 180 | 170 | 17.5 | 28 | 17 | M10 | 4x1 | 9420 | 39183 | 39183 |
