| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | YYC |
| प्रमाणन | CE,ISO |

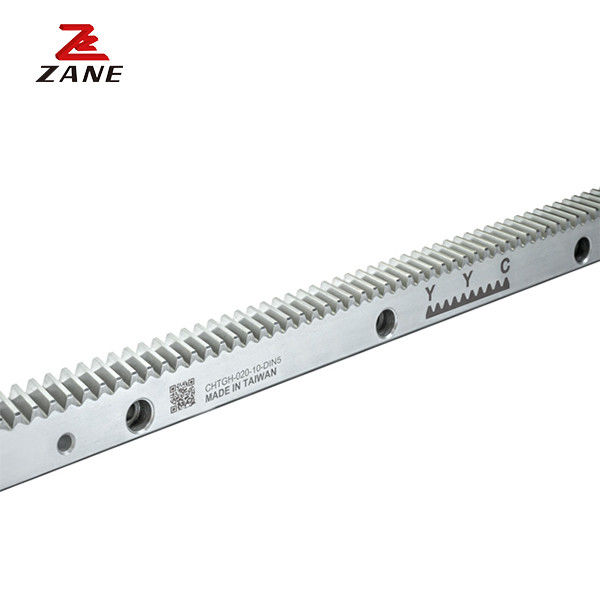

रैक एक विशेष गियर है जिसमें दांत एक बार के आकार के शरीर पर वितरित होते हैं। रैक को क्रमशः स्पर रैक और हेलिकल रैक में भी विभाजित किया जाता है, जो स्पर गियर और हेलिकल गियर के साथ जोड़े जाते हैं;रैक के दांत प्रोफाइल सीधे के बजाय involute (दांत सतह के लिए) है, यह सपाट है), जो सूचकांक वृत्त त्रिज्या के साथ एक अनंत बेलनाकार गियर के बराबर है।
गियर एक यांत्रिक तत्व को संदर्भित करता है जिसमें रिंग पर गियर होते हैं जो निरंतर गति और शक्ति को प्रसारित करने के लिए जाल बनाते हैं। ट्रांसमिशन में गियर का अनुप्रयोग बहुत जल्दी दिखाई दिया।
|
कोड |
मॉड्यूल |
L |
दांतों की संख्या |
बी | A0 | अल | डी 1 | छेद की संख्या | ए | 0dl | 0D | ई | डीआई | 11 | 0d2 | f | Fta kN | किलो |
| CSTGH01505-DIN6 | 1.5 | 499.51 | 106 | 19 | 19 | 17.5 | 62.44 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29.0 | 441.50 | 5.7 | 1.5 | 3.38 | 1.3 |
| CSTGH01510-DIN6 | 1.5 | 999.03 | 212 | 19 | 19 | 17.5 | 62.44 124.88 | 8 | 8 | 6 | 9.5 | 7 | 29.0 | 941.00 | 5.7 | 1.5 | 3.38 | 2.6 |
| CSTGH02005-DIN6 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.10 | 5.7 | 2 | 5.69 | 2.1 |
| CSTGH02010-DIN6 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 125.66 | 8 | 8 | 7 | 11 | 7 | 31.3 | 942.70 | 5.7 | 2 | 5.69 | 4.1 |
| CSTGH02020-DIN6 | 2 | 2010.62 | 320 | 24 | 24 | 22 | 62.83 125.66 | 16 | 8 | 7 | 11 | 7 | 31.3 | 1948.00 | 5.7 | 2 | 5.69 | 8.2 |
| CSTGH02505-DIN6 | 2.5 | 502.65 | 64 | 24 | 24 | 21.5 | 62.83 125.66 | 4 | 9 | 7 | 11 | 7 | 31.3 | 440.10 | 5.7 | 2 | 7.12 | 2.1 |
| CSTGH02510-DIN6 | 2.5 | 1005.31 | 128 | 24 | 24 | 21.5 | 62.83 125.66 | 8 | 9 | 7 | 11 | 7 | 31.3 | 942.70 | 5.7 | 2 | 7.12 | 4.1 |
| CSTGH02520-DIN6 | 2.5 | 2010.62 | 256 | 24 | 24 | 21.5 | 62.83 125.66 | 16 | 9 | 7 | 11 | 7 | 31.3 | 1948.00 | 5.7 | 2 | 7.12 | 8.2 |
| CSTGH03005-DIN6 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.10 | 7.7 | 2 | 10.32 | 3.0 |
| CSTGH03010-DIN6 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 127.23 | 8 | 9 | 10 | 15 | 9 | 34.4 | 949.10 | 7.7 | 2 | 10.32 | 6.1 |
| CSTGH03020-DIN6 | 3 | 2035.75 | 216 | 29 | 29 | 26 | 63.62 127.23 | 16 | 9 | 10 | 15 | 9 | 34.4 | 1967.00 | 7.7 | 2 | 10.32 | 12.2 |
| CSTGH04005-DIN6 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.70 | 7.7 | 2 | 18.50 | 5.4 |
| CSTGH04010-DIN6 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 125.66 | 8 | 12 | 10 | 15 | 9 | 37.5 | 930.30 | 7.7 | 2 | 18.50 | 10.9 |
| CSTGH04020-DIN6 | 4 | 2010.62 | 160 | 39 | 39 | 35 | 62.83 125.66 | 16 | 12 | 10 | 15 | 9 | 37.5 | 1935.60 | 7.7 | 2 | 18.50 | 21.7 |
| CSTGH05005-DIN6 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.30 | 11.7 | 3 | 29.06 | 6.8 |
| CSTGH05010-DIN6 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945.00 | 11.7 | 3 | 29.06 | 13.7 |
| CSTGH05020-DIN6 | 5 | 2010.62 | 128 | 49 | 39 | 34 | 62.83 125.66 | 16 | 12 | 14 | 20 | 13 | 30.1 | 1950.40 | 11.7 | 3 | 29.06 | 27.3 |
| CSTGH06005-DIN6 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.10 | 15.7 | 3 | 41.99 | 10.5 |
| CSTGH06010-DIN6 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955.00 | 15.7 | 3 | 41.99 | 20.9 |
| CSTGH06020-DIN6 | 6 | 2035.75 | 108 | 59 | 49 | 43 | 63.62 127.23 | 16 | 16 | 18 | 26 | 17 | 31.4 | 1973.00 | 15.7 | 3 | 41.99 | 41.8 |
| CSTGH08005-DIN6 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.45 | 19.7 | 4 | 74.96 | 22.3 |
| CSTGH08005-DIN6 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952.00 | 19.7 | 4 | 74.96 | 44.6 |
| CSTGH08020-DIN6 | 8 | 2010.61 | 80 | 79 | 79 | 71 | 62.83 125.66 | 16 | 25 | 22 | 33 | 21 | 26.6 | 1957.40 | 19.7 | 4 | 74.96 | 89.1 |
युआन यी चांग (YYC) 1980 में ताइचुंग, ताइवान में स्थापित किया गया था। यह सटीक रैक के साथ शुरू हुआ और लगभग 40 वर्षों के लिए मशीनरी उद्योग के लिए समर्पित किया गया है। और लंबे समय के लिए,यह ताइवान में सबसे अधिक बाजार हिस्सेदारी और अग्रणी ब्रांड रहा है.
YYC ने 2012 में अपने संयंत्र और उत्पादन आधार का विस्तार किया, ट्रांसमिशन उत्पादों को एकीकृत किया और मध्यम और उच्च अंत ट्रांसमिशन भागों का आपूर्तिकर्ता बन गया।
अब YYC उत्पादों में शामिल हैंः रैक, पिनियन, गाइडवे रैक, रोलर बीयरिंग, प्लैनेटरी रिड्यूसर और बैकलैश मुक्त रिड्यूसर, उत्कृष्ट गुणवत्ता और स्थिरता के साथ,घरेलू और अंतर्राष्ट्रीय बाजार की मांग को पूरा करने के लिए.
अंतर्राष्ट्रीय मानक विनिर्देशों के अनुसार, YYC जर्मन मानक संस्थान (DIN), जापानी औद्योगिक मानक (JIS), साथ ही ISO 9001 गुणवत्ता प्रमाणन का उपयोग करता है।एशिया में सटीक रैक के अग्रणी ब्रांड, इसकी ट्रांसमिशन सीरीज के उत्पादों को लगभग 50 देशों में निर्यात किया गया है।
YYC को 12 वें राष्ट्रीय ब्रांड YUSHAN पुरस्कार, सर्वश्रेष्ठ उद्यमी 2015 से सम्मानित किया गया था। और YYC अल्ट्रा हाई प्रेसिजन रैक और पिनियन को 13 वें राष्ट्रीय ब्रांड YUSHAN पुरस्कार से सम्मानित किया गया था,वर्ष 2016 के शीर्ष दस उत्पादों के लिए सर्वश्रेष्ठ उत्पाद और स्वर्ण टोक़ पुरस्कार.
उद्योग के युग में 4.0, Yuan Yi Chang (YYC) and the Industrial Bureau of the Ministry of Economic Affairs introduced the production plan "Development of Precision Rack Positioning Processing and Forecasting Manufacturing Management System"and was nominated for the 13th "Innovative Products for Research and Development" of the 2017 Machine Tool.
