घर
>
उत्पादों
>
रैखिक गाइड मॉड्यूल
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | एफ136पी |

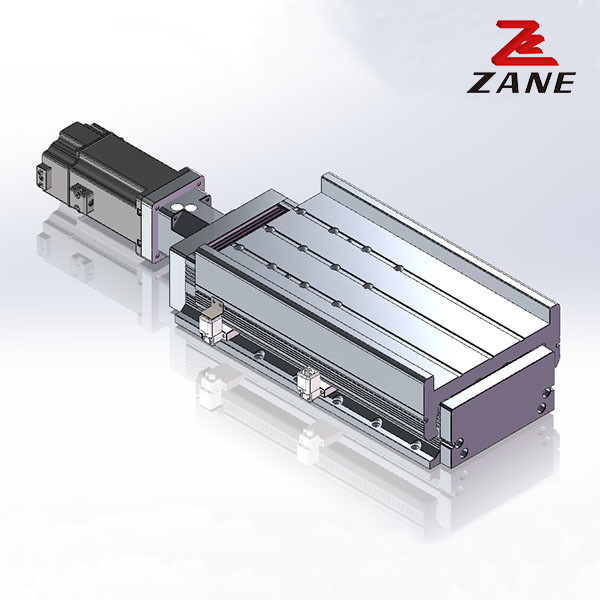

एकल अक्ष रोबोट मुख्य रूप से मॉड्यूलर डिजाइन के माध्यम से गेंद पेंच और रैखिक गाइड रेल को एकीकृत करता है। इसलिए यह उच्च परिशुद्धता, तेजी से स्थापना, चयन,उच्च कठोरता, छोटी मात्रा और स्थान की बचत।उच्च परिशुद्धता गेंद शिकंजा संचरण तंत्र के रूप में प्रयोग किया जाता है और यू के आकार का ट्रैक इष्टतम डिजाइन के साथ गाइड तंत्र के रूप में उपयोग किया जाता है सटीकता और कठोरता की आवश्यकताओं को सुनिश्चित करने के लिए.
| चालक शक्ति ((W) | 400W | |||
| गोलाकार पेंच (16) मिमी लीड | पी०५:5 | पी10:10 | पी20:20 | |
| अधिकतम गति ((मिमी/सेकंड): | 250 | 500 | 1000 | |
| अधिकतम हैंडलिंग वजन ((किग्रा) | स्तर | 60 किलो | 50 किलो | 40 किलो |
| लंबवतता | 40 किलो | 35 किलो | 30 किलो | |
| पुनरावर्ती स्थिति की सटीकता (मिमी): | वर्ग C +0.02mm; पी स्तर +0.01mm | |||
| यात्रा की सीमा ((मिमी): | रेंज 50 से 1500 मिमी है | |||
| लोड पल ((एन.एम) | Mx:50; मेराः70; Mz:70 | |||
| लोड तंत्र | GEH15 दोहरी पटरी | |||
| ड्राइविंग तंत्र | ग्रेड C. 16 से ग्रेड C7; ग्रेड P ·16 पीस ग्रेड C5 | |||
| आधार सामग्री | हार्ड एक्सट्रूडेड एल्यूमीनियम प्रोफाइल, चमक स्वयं | |||
| स्थापना की सतह की सटीकता की आवश्यकताएं | 0.05 मिमी से कम | |||
| धूल प्रतिरोधी डिजाइन | पूर्ण सील धूल प्रतिरोधी | |||
| स्ट्रोक | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 |
विभिन्न उपयोग आवश्यकताओं को पूरा करने के लिए विभिन्न विनिर्देशों और मॉडल उपलब्ध हैं। यदि आपको अनुकूलन की आवश्यकता है, तो कृपया हमसे संपर्क करें।हम आपके समय की लागत को कम करने के लिए 3 डी चित्र और अनुकूलित सामान प्रदान कर सकते हैं.
शिपिंग की लागत आपके द्वारा आवश्यक लंबाई और मात्रा के आधार पर भिन्न होती है। आदेश देने से पहले शिपिंग गणना के लिए कृपया हमसे संपर्क करें।
