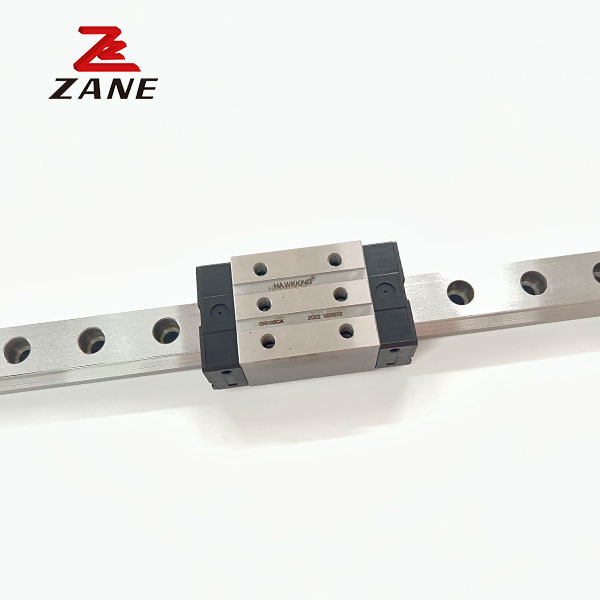

जीआर श्रृंखला के रैखिक गाइडवे में स्टील की गेंदों के बजाय रोलिंग तत्व के रूप में एक रोलर होता है।
रोलर श्रृंखला सुपर उच्च कठोरता और बहुत उच्च भार क्षमता प्रदान करती है। जीआर श्रृंखला रैखिक गाइड रेल को संपर्क के 45 डिग्री के कोण के साथ डिज़ाइन किया गया है।रैखिक संपर्क सतह का लोचदार विरूपणलोड के दौरान, भार बहुत कम हो जाता है, जिससे सभी 4 लोड दिशाओं में अधिक कठोरता और अधिक भार क्षमताएं प्रदान होती हैं।जीआर श्रृंखला उच्च प्रदर्शन है कि उच्च परिशुद्धता विनिर्माण प्रदान करता है और लंबी सेवा जीवन प्राप्त करता है.
इसमें चार दिशाओं (ऊपर/नीचे/दाएं/बाएं) में एक ही भार होता है और स्थापना-त्रुटि क्षमता को अवशोषित करने के लिए स्व-संरेखण होता है।
रैखिक स्लाइड रेल एक प्रकार के रोलिंग गाइड के रूप में, स्लाइडर और फिसलन मार्ग में अनंत स्क्रॉल परिसंचरण इस्पात गेंद के बीच शक्ति द्वारा संचालित,फिसलन पाठ्यक्रम लोड मंच के साथ आसानी से उच्च परिशुद्धता रैखिक आंदोलन कर सकते हैं.
रैखिक स्लाइड रेल एक प्रकार के रोलिंग गाइड के रूप में, स्लाइडर और फिसलन मार्ग में अनंत स्क्रॉल परिसंचरण इस्पात गेंद के बीच शक्ति द्वारा संचालित,फिसलन पाठ्यक्रम लोड मंच के साथ आसानी से उच्च परिशुद्धता रैखिक आंदोलन कर सकते हैं.
| मॉडल | संयोजन का आकार (मिमी) | ब्लॉक का आकार ((मिमी) | स्लाइड रेल का आकार ((मिमी) |
स्लाइड रेल के लिए घुड़सवारों को तय करना आकार
|
मूल गतिशील स्थिर भार | मूल स्थिर स्थिर भार | अनुमेय स्थैतिक क्षण | वजन | |||||||||||||||||||||||||
| माँ kN-m |
एमपी kN-m |
मेरे kN-m |
ब्लॉक किलो |
स्लाइड किलो/मीटर |
|||||||||||||||||||||||||||||
| H | H₁ | एन | W | बी | बी₁ | सी | सी₁ | L₁ | L | क₁ | क₂ | जी | एम | टी | टी₁ | H₂ | H₃ | Wg | एचजी | D | h | d | पी | ई | (मिमी) | C(kN) | सी₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | एम5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | एम6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | एम8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | एम12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | एम14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | एम16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | एम16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1उच्च परिशुद्धताः गाइड रेल की विनिर्माण परिशुद्धता अत्यंत उच्च है, और माइक्रोन स्तर की परिशुद्धता तक पहुंच सकती है,ताकि यह अच्छी तरह से रैखिक गति और चलती भागों की स्थिरता बनाए रख सकते हैं.
2. अच्छा पहनने का प्रतिरोधः गाइड रेल सामग्री आमतौर पर उच्च कठोरता, उच्च कठोरता और पहनने के प्रतिरोधी सामग्री जैसे स्टील, तांबा, एल्यूमीनियम, टाइटेनियम आदि से बने होते हैं।जो गाइड रेल की दीर्घकालिक सेवा जीवन सुनिश्चित कर सकता है.
3भारी भार प्रतिरोधः गाइड रेल बड़े अक्षीय और रेडियल भार का सामना कर सकती है, और मशीनरी और उपकरणों के विभिन्न विनिर्देशों की आवश्यकताओं को पूरा कर सकती है।
4उच्च कठोरता: गाइड रेल की कठोरता अच्छी है, जो बाह्य टोक़ और झुकने के बल का प्रभावी ढंग से सामना कर सकती है और चलती भागों की स्थिरता सुनिश्चित कर सकती है।
5. चिकनी गतिः गाइड रेल की सतह को विशेष रूप से इलाज किया जाता है, घर्षण गुणांक छोटा है, आंदोलन स्थिर है, और ठहराव और घर्षण हानि का कारण बनना आसान नहीं है।
