रैखिक गाइड मोशन प्लेटफार्म स्लाइडिंग एक्ट्यूएटर मॉड्यूल जीएच सीरीज प्रेसिजन मापने के उपकरणों के लिए
  • रैखिक गाइड मोशन प्लेटफार्म स्लाइडिंग एक्ट्यूएटर मॉड्यूल जीएच सीरीज प्रेसिजन मापने के उपकरणों के लिए

रैखिक गाइड मोशन प्लेटफार्म स्लाइडिंग एक्ट्यूएटर मॉड्यूल जीएच सीरीज प्रेसिजन मापने के उपकरणों के लिए

उत्पत्ति के प्लेस चीन
ब्रांड नाम HAWKKING
प्रमाणन CE,ISO
उत्पाद विवरण
मॉडल संख्या:
जीएचएच श्रृंखला
उत्पाद का नाम:
रैखिक गाइड रेल
वजन (किलो):
3
सामग्री:
स्टेनलेस स्टील
डिजाइन:
मानक
उपयोग / आवेदन:
रेल ब्लॉक
संरचना:
स्लाइड रेल + स्लाइड ब्लॉक
प्रमुख घटक:
बियरिंग, गाइड, स्लाइडर, स्टील बॉल, बियरिंग स्टील
लागू उद्योग:
मशीनरी मरम्मत की दुकानें, निर्माण कार्य
हाई लाइट:

स्लाइडिंग एक्ट्यूएटर रैखिक गाइड मोशन प्लेटफार्म

उत्पाद वर्णन

उत्पाद का वर्णन:

रैखिक गोलाकार असर और गाइडवे असेंबली मोनोरेल मार्गदर्शन प्रणालियों के दायरे के भीतर सबसे व्यापक और जटिल समूह का प्रतिनिधित्व करते हैं।इनका प्रयोग उन स्थानों पर किया जाता है जहां उच्च भार सहन करने की क्षमता और कठोरता वाले रैखिक मार्गदर्शन प्रणालियों को उच्च चलने और स्थिति सटीकता के साथ-साथ कम घर्षण के साथ भारी भार को स्थानांतरित करना पड़ता हैमार्गदर्शन प्रणाली पूर्व-लोड की जाती है और लंबी, असीमित स्ट्रोक लंबाई के लिए उपयुक्त होती है।

तकनीकी मापदंडः

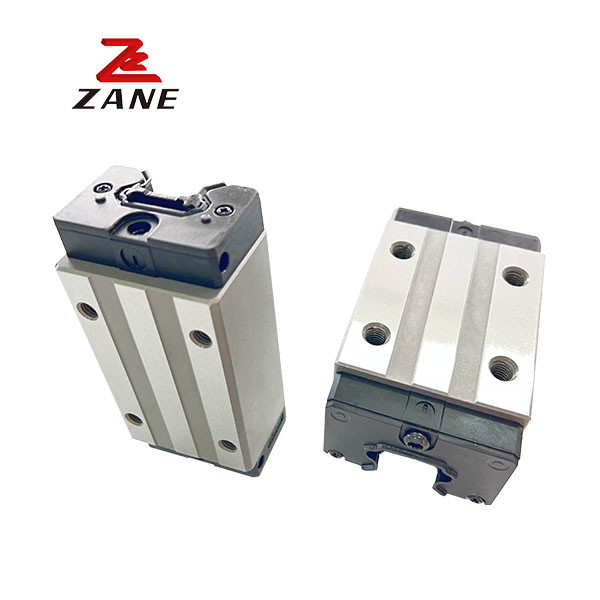

GHH55 Linear Guide Rail Block GHH CA 50mm Square Linear Rail Automation Line 0

GHH55 Linear Guide Rail Block GHH CA 50mm Square Linear Rail Automation Line 1

मॉडल संयोजन का आकार (मिमी) ब्लॉक का आकार ((मिमी) स्लाइड रेल का आकार ((मिमी)

स्लाइड रेल के लिए घुड़सवारों को तय करना

आकार

मूल गतिशील स्थिर भार मूल स्थिर स्थिर भार अनुमेय स्थैतिक क्षण वजन

श्री

कण

एमपी

kNf

मेरा kNF

ब्लॉक

किलो

स्लाइड

किलोग्राम

H Hमैं एन W बी बीमैं सी ली L मैं जी Mxl टी h2 h3 Wआर Hआर D h d पी (मिमी) C(kN) Co ((kN)
GHH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11.38 25.31 0.17 0.15 0.15 0.18 1.45
GHH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 12 M5x6 8 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.30 2.21
GHH20HA 50 65.2 92.2 12.6 21.18 48.84 0.48 0.47 0.47 0.39
GHH25CA 40 5.5   48 35 6.5 35 58 84 16.8 12 M6x8 8 10   23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0. 51 3.21
GHH25HA 12.5 50 78.6 104.6 19.6   32. 75 76.00 0.87 0.88 0.88 0.69
GHH30CA 45 6 16 60 40 10 40 70 97.4 20.25 12 M8xl0 8.5 9.5   28 26 14 12 9 80 20   38.74 83.06 1.06 0.85 0.85 0.88 4. 47
GHH30HA 60 93 120.4 21.75 13.8 M8x2ij 47.27 110.13 1.40 1.47 1.47 1.16
GHH35CA 55   18 70 50 10 50 80 112.4 20.6 12     16 19.6 34 29 14 12 9 80 20   49.52 102.87 1.73 1.20 1. 20 1.45 6. 30
GHH35HA 1.5 72 105.8 138.2 22.5 M8xl2     60.21 136.31 2.29 2.08 2.08 1.92
GHH45CA 70 9.5   86 60 13 60 97 139.4 23   M10xl7 16     45 38 20 17 14 105   M12x35 77.57 155.93 3.01 2.35 2.35 2.73 10.41
GHH45HA 20.5 80 128.8 171.2 28.9   L8. 30.5 22.5 94.54 207.12 4.00 4.07 4.07 3.61
GHH55CA 80     100 75   75 117.7 166.7 27.35   M12xl8   22 29 53 44 23 20 16 120 30 M14x45 114.44 227. 81 5.66 4.06 4.06 4.17 15.08
GHH55HA 13 23. 5 12. 5 95 155.8 204.8 36.4 12.9   139.35 301.26 7.49 7.01 7.01 5.49
GHH65CA 90 15   126 76 25 70 144.2 200.2 43.1     25 15 15 63 53 26 22 18 150 35 एम16x50 163.63 324.71 10.02 6.44 6.44 7.00 21.18
GHH65HA 31.5 120 203.6 259.6 47.8 12.9 M16x20 208.36 457.15 14.15 11.12 11.12 9.82



विशेषताएं:

(1) स्व-संरेखण क्षमता
डिजाइन के अनुसार, गोलाकार-आर्क ग्रूव में 45 डिग्री के संपर्क बिंदु होते हैं।जीएच श्रृंखला सतह अनियमितताओं के कारण अधिकांश स्थापना त्रुटियों को अवशोषित कर सकती है और रोलिंग तत्वों के लोचदार विरूपण और संपर्क बिंदुओं के स्थानांतरण के माध्यम से चिकनी रैखिक गति प्रदान कर सकती हैस्व-संरेखण क्षमता, उच्च सटीकता और सुचारू संचालन को आसान स्थापना के साथ प्राप्त किया जा सकता है।
(2) विनिमेयता
सटीक आयामी नियंत्रण के कारण, जीएच श्रृंखला की आयामी सहिष्णुता को उचित सीमा में रखा जा सकता है,जिसका अर्थ है कि किसी विशेष श्रृंखला में किसी भी ब्लॉक और किसी भी रेल को आयामी सहिष्णुता बनाए रखते हुए एक साथ इस्तेमाल किया जा सकता हैऔर जब रेल से ब्लॉक हटाए जाते हैं तो गेंदों को गिरने से रोकने के लिए एक रिटेनर जोड़ा जाता है।
(3) सभी चार दिशाओं में उच्च कठोरता
चार पंक्तियों के डिजाइन के कारण, जीएच श्रृंखला रैखिक गाइडवे में रेडियल, रिवर्स रेडियल और पार्श्व दिशाओं में समान भार रेटिंग हैं।परिपत्र-आर्क ग्रूव गेंदों और ग्रूव रेसवे के बीच एक विस्तृत संपर्क चौड़ाई प्रदान करता है जो बड़े अनुमेय भार और उच्च कठोरता की अनुमति देता है.
