| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | HAWKKING |
| प्रमाणन | CE，ISO |
| मॉडल संख्या | एससीआर1610 |

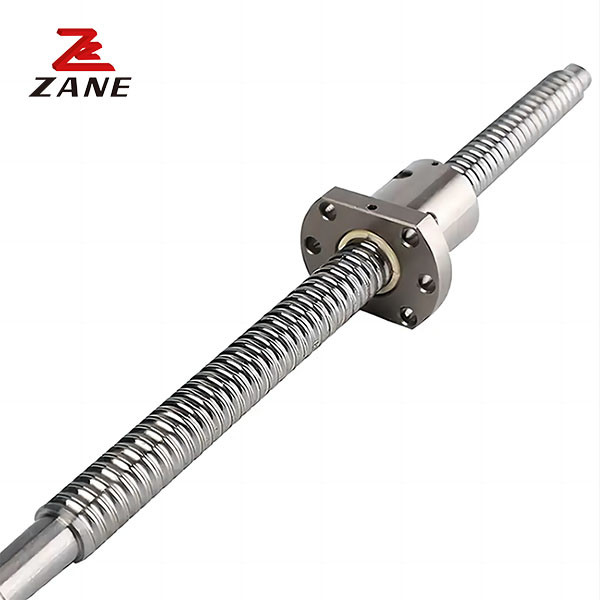

SCR1610 कस्टम लंबाई बॉल पेंच पीसने पीसने धागा अखरोट के साथ बॉल पेंच
अनुकूलित बॉल स्क्रू SCR1605 SCR1610 SCR1616 SCR2020 SCR2505 SCR2510 SCR2525 श्रृंखला बॉल पेंच
एससीआर श्रृंखला में उच्च चिकनाई, उच्च कठोरता, उच्च स्थायित्व और मजबूत धूल प्रतिरोधी विशेषताएं हैं, आंतरिक परिसंचरण के साथ
डिजाइन, एससीआर श्रृंखला को छोटे परिचालन वातावरण के लिए लागू करना।
अखरोट आकार तालिका
| मॉडल | बाहरी व्यास | लीड | स्टील की गेंद का व्यास | अखरोट का आकार | मोती के गोले | गतिशील नामित भार | स्थिर नामित भार |
कठोर किलोग्राम/μm |
|||||||
| d | मैं | हाँ | D | ए | बी | L | W | H | एक्स | Q | n | सीए | कोआ | k | |
| 01204-T4 | 12 | 4 | 2.5 | 24 | 40 | 10 | 40 | 32 | 30 | 4. 5 | - | 4x1 | 902 | 1884 | 26 |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | एम6 | 4x1 | 973 | 2406 | 32 |
| 01605-T3 | 5 | 3.175 | 28 | 48 | 10 | 42 | 38 | 40 | 5.5 | एम6 | 3x1 | 780 | 1168 | 32 | |
| 01605-T4 | 5 | 3.175 | 28 | 48 | 10 | 50 | 38 | 40 | 5. 5 | एम6 | 4x1 | 1380 | 3052 | 32 | |
| 01610-T3 | 10 | 3.175 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | एम6 | 3x1 | 1103 | 2401 | 26 | |
| 02004-T4 | 20 | 4 | 2.381 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 | एम6 | 4x1 | 1066 | 2987 | 38 |
| 02005-T4 | 5 | 3. 175 | 36 | 58 | 10 | 51 | 47 | 44 | 6. 6 | एम6 | 4x1 | 1551 | 3875 | 39 | |
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 62 | 10 | 42 | 51 | 48 | 6.6 | एम6 | 4x1 | 1180 | 3795 | 43 |
| 02505-T4 | 5 | 3.175 | 40 | 62 | 10 | 51 | 51 | 48 | 6.6 | एम6 | 4x1 | 1724 | 4904 | 45 | |
| 02506-T4 | 6 | 3. 969 | 40 | 62 | 10 | 54 | 51 | 48 | 6.6 | एम6 | 4x1 | 2318 | 6057 | 47 | |
| 02508-T4 | 8 | 4. 762 | 40 | 62 | 10 | 63 | 51 | 48 | 6.6 | एम6 | 4x1 | 2963 | 7313 | 49 | |
| 02510-टी4 | 10 | 4. 762 | 40 | 62 | 12 | 85 | 51 | 48 | 6.6 | एम6 | 4x1 | 2954 | 7295 | 50 | |
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 80 | 12 | 44 | 65 | 62 | 9 | एम6 | 4x1 | 1296 | 4838 | 51 |
| 03205-T4 | 5 | 3. 175 | 50 | 80 | 12 | 52 | 65 | 62 | 9 | एम6 | 4x1 | 1922 | 6343 | 54 | |
| 03206-T4 | 6 | 3. 969 | 50 | 80 | 12 | 57 | 65 | 62 | 9 | एम6 | 4x1 | 2632 | 7979 | 57 | |
| 03208-T4 | 8 | 4. 762 | 50 | 80 | 12 | 65 | 65 | 62 | 9 | एम6 | 4x1 | 3387 | 9622 | 60 | |
| 03210-टी4 | 10 | 6. 350 | 50 | 80 | 12 | 90 | 65 | 62 | 9 | एम6 | 4x1 | 4805 | 12208 | 61 | |
| 04005-T4 | 40 | 5 | 3. 175 | 63 | 93 | 14 | 55 | 78 | 70 | 9 | एम8 | 4x1 | 2110 | 7988 | 63 |
| 04006-T4 | 6 | 3. 969 | 63 | 93 | 14 | 60 | 78 | 70 | 9 | एम6 | 4x1 | 2873 | 9913 | 66 | |
| 04008-T4 | 8 | 4. 762 | 63 | 93 | 14 | 67 | 78 | 70 | 9 | एम6 | 4x1 | 3714 | 11947 | 70 | |
| 04010-T4 | 10 | 6. 350 | 63 | 93 | 14 | 93 | 78 | 70 | 9 | एम8 | 4x1 | 5399 | 15500 | 73 | |
| 05010-T4 | 50 | 10 | 6. 350 | 75 | 110 | 16 | 93 | 93 | 85 | 11 | एम8 | 4x1 | 6004 | 19614 | 85 |
| 05020-T4 | 20 | 7. 144 | 75 | 110 | 16 | 138 | 93 | 85 | 11 | एम8 | 4x1 | 7142 | 22588 | 94 | |
| 06310-टी4 | 63 | 10 | 6. 350 | 90 | 125 | 18 | 98 | 108 | 95 | 11 | एम8 | 4x1 | 6719 | 25358 | 99 |
| 06320-टी4 | 20 | 9. 525 | 95 | 135 | 20 | 149 | 115 | 100 | 13.5 | एम8 | 4x1 | 11444 | 36653 | 112 | |
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 145 | 20 | 98 | 125 | 110 | 13.5 | एम8 | 4x1 | 7346 | 31953 | 109 |
| 08020-T4 | 20 | 9. 525 | 125 | 165 | 25 | 154 | 145 | 130 | 13.5 | एम8 | 4x1 | 12911 | 47747 | 138 | |
| 10020-टी4 | 100 | 20 | 9. 525 | 150 | 202 | 30 | 180 | 170 | 155 | 17.5 | एम8 | 4x1 | 14303 | 60698 | 162 |
गेंद पेंच-आंतरिक वापसी श्रृंखला की विशेषता
1आंतरिक वापसी डिजाइन से अधिक स्थान की बचत होती है।
2उच्च सटीकता की गारंटी है।
3. ठीक फ़ीड, 0.1μm के भीतर नियंत्रित किया जा सकता है।
4कोई प्रतिक्रिया नहीं, उच्च कठोरता।
