| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |

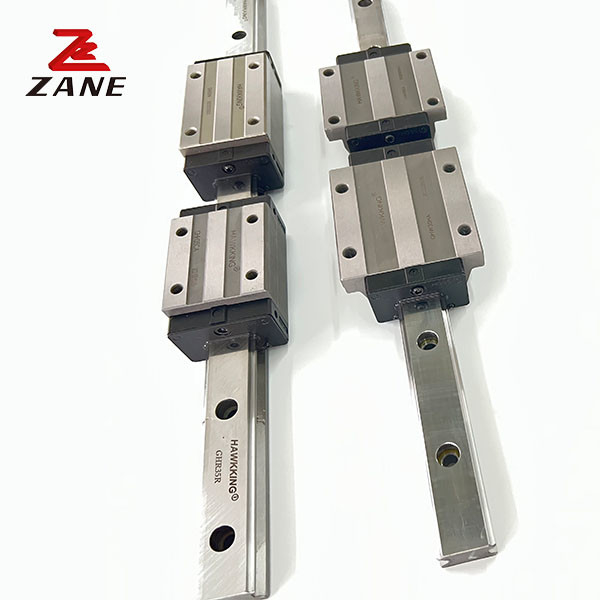

सीएनसी मशीन के लिए लघु परिशुद्धता रैखिक गाइड रेलजीएमश्रृंखला
ZANE में, आपको रैखिक गाइड रेल और रैखिक गाइड लेयरिंग मिलेंगे जो सभी उद्योगों में सामान्य मशीनरी और उच्च परिशुद्धता वाले उपकरणों की एक विस्तृत श्रृंखला को कवर करते हैं।ZANEस्लाइड गाइड एसजीएल प्रणाली एक प्रोफाइल-शैली रेल का उपयोग करती है जो पुनर्मूल्यांकन गेंद डिजाइन का लाभ उठाती है। यह आपके सभी उपकरणों के लिए विश्वसनीय रैखिक आंदोलन और स्थिति प्रदान करेगी।
उच्च गुणवत्ता वाली सामग्री और सटीक विनिर्माण के साथ कॉम्पैक्ट डिजाइन को जोड़कर, हम छोटे उपकरणों में उपयोग के लिए उच्च भार क्षमता प्रदान कर सकते हैं।हमने त्रुटि अवशोषण जैसी उन्नत सुविधाएँ शामिल की हैं, धूल की रोकथाम और एकीकृत स्नेहन से आपकी दक्षता बढ़ेगी और आपकी मशीनें कठिन वातावरण में भी चलती रहेंगी।
2-7-1 GMH-CA/GMH-HA/GMH-SA
| मॉडल | संयोजन का आकार (मिमी) | ब्लॉक का आकार ((मिमी) | स्लाइड रेल का आकार ((मिमी) | नामित गतिशील भार | नामित स्थैतिक भार |
अनुमेय स्थैतिक क्षण किलोग्राम
(kgf • m) |
स्लाइडिंग रेल को बांधने वाले बोल्ट के आयाम (मिमी) |
||||||||||||||||
| H | एच.एल. | एन | W | बी | ब् | c | L1 | L | एमएक्सएल | Wr | घन्टा | D | h | d | पी | ई | C ((kgf) | C ((kgf) | श्री | एमपी | मेरे | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml. 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | एम3एक्स8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | एम3एक्स8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | एम३एक्स१० |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
