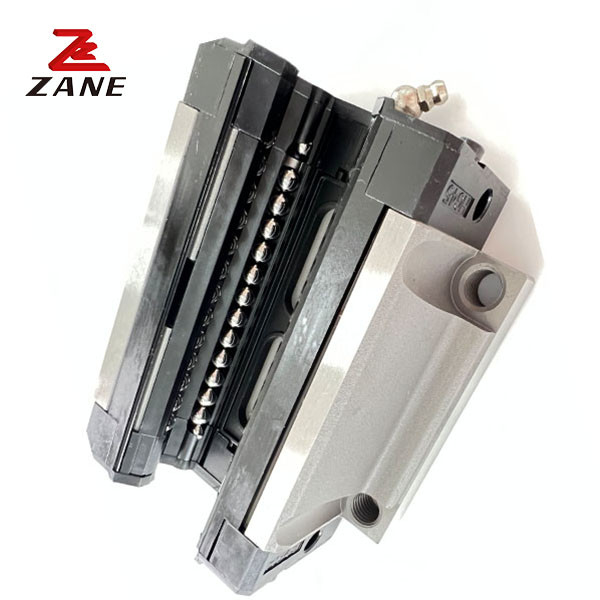

HIWIN प्रतिस्थापन सीएनसी रूटर मशीन के लिए रैखिक गाइड रेल GHH20
जीएचएच सीरीज लिंडर गाइड रेल
1- चक्र-आर्क ग्रूव और संरचना अनुकूलन के साथ अन्य समान उत्पादों की तुलना में लोड क्षमता और कठोरता अधिक है।
| उत्पाद का नाम | रैखिक मार्गदर्शक |
| मॉडल# | GHH20 |
| सामग्री | बीयरिंग स्टील |
| ब्लॉक प्रकार | वर्ग प्रकार / फ्लैंज प्रकार |
| मॉडल का आकार (मिमी) | 20 |
| भार प्रकार | भारी भार / मध्यम भार |
| ब्लॉक माउंटिंग | ऊपर से चढ़ना |
| रेल की लंबाई (मिमी) | 100-4000 |
| नोट - किनारे से दूरी | मानक रेल के लिए ई मूल्य की सहिष्णुता ± 0.5 मिमी है |
| विशेषताएं | उच्च परिशुद्धता, उच्च गति, भारी भार और उच्च कठोरता |
रैखिक मार्गदर्शक रेल की विशेषताएं
1उच्च परिशुद्धताःघर्षण प्रतिरोध कम हो जाता है और पारंपरिक स्लाइड सिस्टम की तुलना में सटीकता को लंबे समय तक बनाए रखा जा सकता है
2उच्च गति: रैखिक गाइड ब्लॉक,रेल और गेंद रोलिंग सिस्टम के संपर्क बिंदु से लागू होती है।आवश्यक ड्राइविंग बल बहुत कम है और काम की गति अन्य प्रणाली की तुलना में बहुत अधिक है
3भारी भारः भारी भार सुनिश्चित करने के लिए कम घर्षण गुणांक के साथ उच्च गुणवत्ता वाले असर स्टील से बना है।
4.उच्च प्रदर्शनःपूर्व भार या नियमित भार के तहत भी,गोला और रेसवे लोडिंग दिशा में दो बिंदुओं पर एक दूसरे से संपर्क करते हैं। यह डिजाइन एक चिकनी रोलिंग गति को जन्म देता है
विनिर्देश पत्र
| मॉडल | संयोजन का आकार (मिमी) |
ब्लॉक का आकार ((मिमी) |
स्लाइड रेल का आकार ((मिमी) |
स्लाइड रेल के लिए घुड़सवारों को तय करना आकार |
मूल गतिशील स्थिर भार | मूल स्थिर स्थिर भार | अनुमेय स्थैतिक क्षण | वजन | ||||||||||||||||||||||
|
श्री कण |
एमपी kNf |
मेरा kNF |
ब्लॉक किलो |
स्लाइड किलोग्राम |
||||||||||||||||||||||||||
| H | Hमैं | एन | W | बी | बीमैं | सी | ली | L | कमैं | जी | Mxl | टी | h2 | h3 | Wआर | Hआर | D | h | d | पी | ई | (मिमी) | C(kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | एम16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
