| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |
| मॉडल संख्या | TRSTYPE |

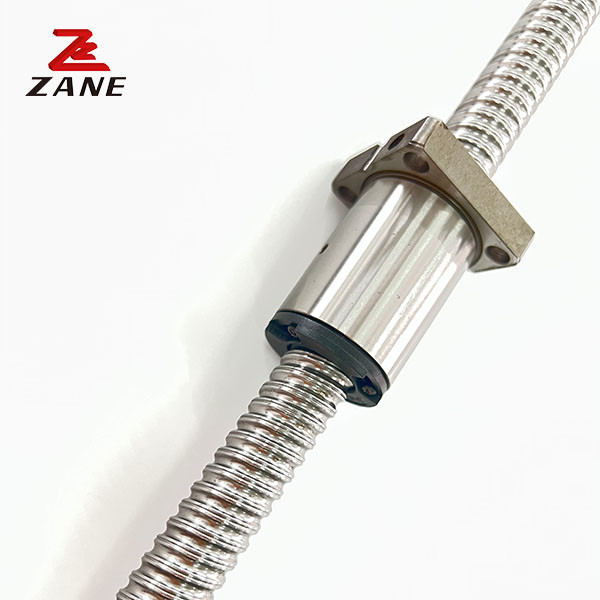

थ्रीडी प्रिंटर TRSTYPE के लिए उच्च परिशुद्धता के साथ ग्राउंड बॉल स्क्रू
एक गेंद पेंच एक यांत्रिक रैखिक एक्ट्यूएटर है जो कम घर्षण के साथ घूर्णन गति को रैखिक गति में अनुवाद करता है।एक घुमावदार शाफ्ट एक परिशुद्धता पेंच के रूप में कार्य करने वाले गेंद बीयरिंग के लिए एक हेलिकल raceway प्रदान करता हैइसके अलावा वे उच्च जोर भारों को लागू करने या सहन करने में सक्षम हैं, वे न्यूनतम आंतरिक घर्षण के साथ ऐसा कर सकते हैं।वे निकट सहिष्णुता के लिए बने हैं और इसलिए उन स्थितियों में उपयोग के लिए उपयुक्त हैं जहां उच्च परिशुद्धता आवश्यक हैगेंद की असेंबली नट के रूप में कार्य करती है जबकि थ्रेडेड शाफ्ट पेंच है।
| मॉडल | बाहरी व्यास | लीड | स्टील की गेंद का व्यास | अखरोट का आकार | मोती के गोले | गतिशील नामित भार | स्थिर नामित भार |
कठोर किलोग्राम μm |
|||||||
| d | मैं | हाँ | D(g6) | ए | बी | L | एलआई | एन | L2 | Q | n | सीए | कोआ | k | |
| 0082. 5-बी1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-बी1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-सी1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | एम6 | 1x4 | 1724 | 4904 | 37 |
