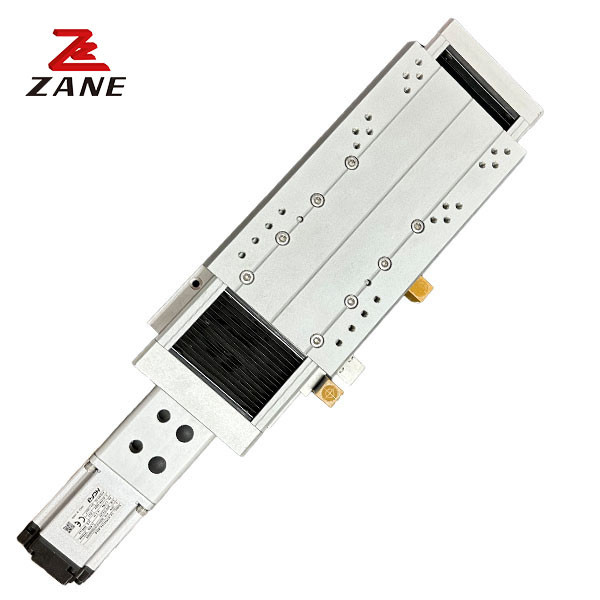

ZCH45 रैखिक गाइड बॉल पेंच पूरी तरह से बंद स्लाइडिंग टेबल 1000 मोटर शक्ति
1वर्णन
रैखिक मॉड्यूल का प्रयोग आमतौर पर पावर मोटर के साथ किया जाता है। Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programइस प्रकार उपकरणों के बड़े पैमाने पर उत्पादन और गहन उत्पादन के उद्देश्य को प्राप्त किया जा सकता है।
2.विनिर्देश
| मोटर शक्ति | 100W | |
| दोहराने वाली स्थिति की सटीकता | वर्ग C ±0.02MM और वर्ग P ±0.01MM | |
| लीड स्क्रू का बाहरी व्यास (a) | 12 | |
| लीड स्क्रू का सीसा (MM) | 5 | |
| अधिकतम गति ((MM/SEC) | 250 | |
| अधिकतम भार ((KG) | स्तर | 11 |
| लंबवत | 4 | |
| नामित जोर (N) | 360 | |
| स्ट्रोक (MM) | 100-800 ((50 अंतराल) | |
| मोटर का नामित वेग ((आरपीएम) | 3000 | |
क्षैतिज स्थापना
| सीसा | भार ((किग्रा) | ए | बी | सी |
| 5 | 5 | 560 | 110 | 220 |
| 8 | 280 | 40 | 70 |
दीवार पर लगाना
| सीसा | भार ((किग्रा) | ए | बी | सी |
| 5 | 5 | 180 | 70 | 475 |
| 8 | 60 | 8 | 155 |
ऊर्ध्वाधर माउंटिंग
| सीसा | भार ((किग्रा) | ए | सी |
| 5 | 3 | 80 | 80 |
डबल स्लाइड सीट डबल स्लाइड सीट स्लाइड सीट एक्सटेंशन स्लाइड सीट रिवर्स समवर्ती गति
