| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |
| मॉडल संख्या | ZCH60 |

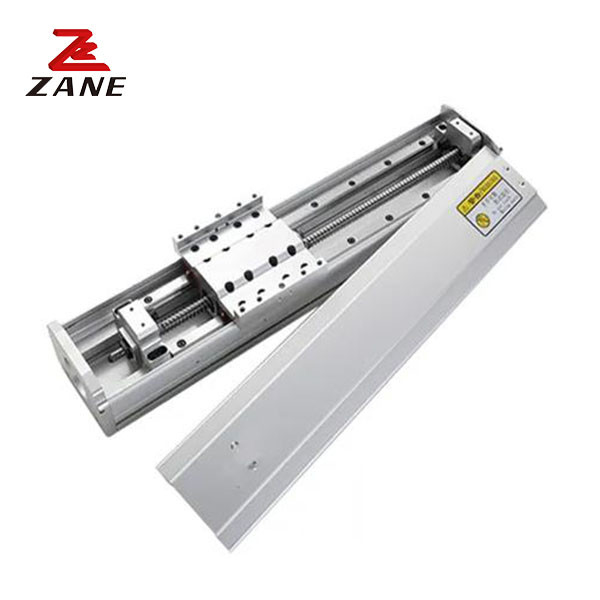

3 डी प्रिंटर के लिए उच्च परिशुद्धता पूर्ण संलग्न स्लाइडिंग ZCH60 टेबल मॉड्यूल
1वर्णन
रैखिक मार्गदर्शक मॉड्यूल स्लाइडिंग टेबलः एक एकल अक्ष के रूप में सार्वभौमिक अनुप्रयोग या जटिल बहु-अक्षीय प्रणालियों के लिए हमारे सिस्टम रेंज के अन्य अक्षों के साथ संयोजन में।रैखिक अक्षों के लिए नाडेला की बिल्डिंग ब्लॉक प्रणाली मोटर इंटरफ़ेस तक सभी रैखिक गति प्रौद्योगिकी घटकों को प्रदान करती है: रोलर गाइड या रीसाइक्लिंग बॉल गाइड के साथ सिस्टम और दूरबीन धुरी, बेल्ट ड्राइव, बॉल स्क्रू ड्राइव या रैक और पिनियन ड्राइव के साथ, प्रत्यक्ष,क्रॉस या पोर्टल लिंक या एकल अक्ष प्रणाली के रूप में.
2.विनिर्देश
| मोटर शक्ति | 100W | ||
| दोहराने वाली स्थिति की सटीकता | वर्ग C ±0.02MM और वर्ग P ±0.01MM | ||
| लीड स्क्रू का बाहरी व्यास (a) | 12 | ||
| लीड स्क्रू का सीसा (MM) | 5 | 10 | |
| अधिकतम गति ((MM/SEC) | 250 | 500 | |
| अधिकतम भार ((KG) | स्तर | 30 | 15 |
| लंबवत | 10 | 5 | |
| नामित जोर (N) | 360 | 180 | |
| स्ट्रोक (MM) | 100-800 ((50 अंतराल) | ||
| मोटर का नामित वेग ((आरपीएम) | 3000 | ||
क्षैतिज स्थापना
| सीसा | भार ((किग्रा) | ए | बी | सी |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
दीवार पर लगाना
| सीसा | भार ((किग्रा) | ए | बी | सी |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
ऊर्ध्वाधर माउंटिंग
| सीसा | भार ((किग्रा) | ए | सी |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
डबल स्लाइड सीट डबल स्लाइड सीट स्लाइड सीट एक्सटेंशन स्लाइड सीट रिवर्स समवर्ती गति
3हमारी कंपनी
Jiangsu Zane Machinery Technology Co., Ltd. उच्च तकनीक वाले उद्यमों का एक उच्च तकनीक वाला यांत्रिक ट्रांसमिशन उत्पाद है।कंपनी की 4 शाखाएं हैं जो क्रमशः विभिन्न प्रकार के यांत्रिक ट्रांसमिशन उत्पादों के अनुसंधान और विपणन परियोजनाओं का प्रबंधन करती हैं।. यह लगभग 50 स्वतंत्र बौद्धिक संपदा अधिकार है. ताइवान YYC रैक स्तर के एजेंटों है, ताइवान हेकिंग (HAWKKING) रैखिक गाइड रेल, गेंद पेंच, गेंद पेंच समर्थन सीट है,रैखिक मार्गदर्शक मॉड्यूल अनुसंधान और विकास अग्रणी. ज़ैन मॉड्यूल अधिकांश ग्राहकों द्वारा प्यार और विश्वास. "दयालुता को जानने और आभारी होने से किसी का जीवन नम हो जाता है" ज़ैन लोगों के लिए विकास का शाश्वत स्रोत है.
