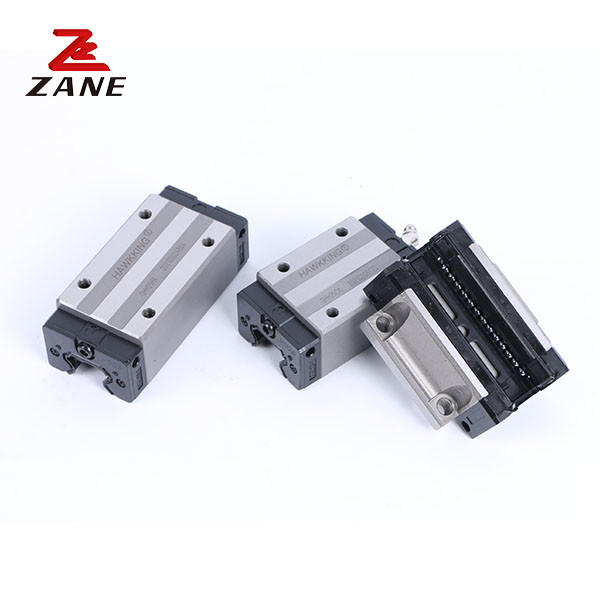

रैखिक कार्य तालिका वर्ग रैखिक गाइड सीएनसी MGW7CA रैखिक असर गाइड
1.ब्लॉक प्रकार: एमजीडब्ल्यू7सी, एमजीडब्ल्यू9सी, एमजीडब्ल्यू12सी, एमजीडब्ल्यू15एच, एमजीडब्ल्यू15सी, एमजीडब्ल्यू7एच, एमजीडब्ल्यू12एच, एमजीडब्ल्यू9एच
रैखिक रेल की लंबाईः 100-800 मिमी
स्लाइडर आसानी से और आसानी से सुविधाजनक उपयोग के लिए स्थानांतरित कर सकते हैं
अर्धचालक विनिर्माण उपकरण, मुद्रित सर्किट बोर्ड आईसी असेंबली उपकरण, चिकित्सा उपकरण के लिए उपयुक्त; मशीन हाथ, सटीक माप उपकरण,कार्यालय स्वचालन उपकरण और अन्य छोटे रैखिक स्लाइडिंग उपकरण
2-7-2 GMW-CA/GMW-HA
| मॉडल | संयोजन का आकार (मिमी) | ब्लॉक का आकार ((मिमी) | स्लाइड रेल का आकार ((मिमी) | नामित गतिशील भार | नामित स्थैतिक भार |
अनुमेय स्थैतिक क्षण किलोग्राम
(kgf • m) |
स्लाइडिंग रेल को बांधने वाले बोल्ट के आयाम (मिमी) |
||||||||||||||||
| H | हाय | एन | W | बी | ब् | सी | मैं | L | एमएक्सएल | Wr | घन्टा | D | h | d | पी | ई | C ((kgf) | C ((kgf) | श्री | एमपी | मेरे | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9.81 N
3.विवरण चित्र
