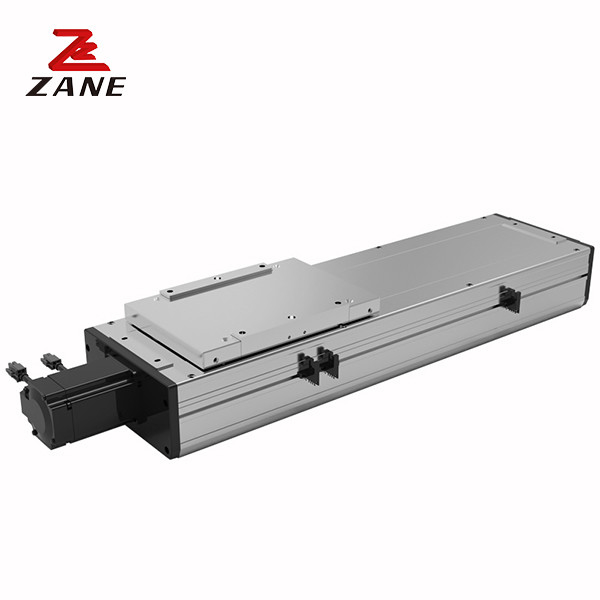

स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल
  • स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल
स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल

स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल

उत्पत्ति के प्लेस चीन
ब्रांड नाम ZANE
प्रमाणन CE，ISO
मॉडल संख्या ZHB135
उत्पाद विवरण
उत्पाद का नाम:
रैखिक मोशन गाइड
सामग्री:
स्टेनलेस स्टील
स्क्रू प्रकार:
पेंच
मोटर शक्ति:
400 डब्ल्यू
गति प्रति स्थानांतरण:
90
अधिकतम भार:
38
अधिकतम गति:
4500
आघात:
100-3500
रेटेड मोटर गति:
3000 आरपीएम
हाई लाइट:

लीनियर एक्चुएटर रेल गाइड

,

स्टेपर डायरेक्टेड ड्राइव लीनियर मॉड्यूल

,

स्क्रू लीनियर एक्चुएटर रेल गाइड

उत्पाद वर्णन

स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल



1वर्णन



रैखिक मार्गदर्शक मॉड्यूल एक महत्वपूर्ण हार्डवेयर उपकरण है जो औद्योगिक स्वचालन मशीनरी का निर्माण करता है, जो यांत्रिक उपकरणों के चलती भागों की सटीकता और गति को सटीक रूप से नियंत्रित कर सकता है।
रैखिक मार्गदर्शक मॉड्यूल में उच्च कठोरता, कॉम्पैक्ट और ठोस संरचना, पहनने के प्रतिरोधी प्रदर्शन, प्रसंस्करण के दौरान विकृत होना आसान नहीं है, अच्छी रैखिकता और समानांतरता है।

आवेदन:इन अनुप्रयोगों में बेहतर एकीकृत रेल डिजाइन, बेहतर कठोरता, सीधापन और सपाटता के साथ रैखिक मॉड्यूल उच्च प्रदर्शन का परिणाम देते हैं।इसका मतलब है कि उच्च परिशुद्धता अनुप्रयोगों में जीटीएच बाहर खड़े हो सकते हैंबेहतर डिजाइन भी स्थापित करने और बनाए रखने में आसान है।



2.विनिर्देश



मोटर शक्ति 400W
प्रति स्थानांतरण गति (MM) 90
दोहराने वाली स्थिति की सटीकता वर्ग C ±0.04MM
अधिकतम भार ((KG) 38
अधिकतम गति ((MM/SEC) 4500
स्ट्रोक (MM) 100-3500 ((50 अंतराल)
अधिकतम भार 5M
मोटर का नामित वेग ((आरपीएम) 3000



    स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल 0                      स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल 1

क्षैतिज स्थापना इकाईःएमएम दीवार माउंटिंग इकाईःएमएम

सीसा ए बी सी
10 2700 1700 1050
20 2100 850 650
25 1700 600 500
सीसा ए बी सी
10 1070 1200 2000
20 600 560 1500
25 410 350 1150



स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल 2            स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल 3     स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल 4      स्टेपर ZHB135 के साथ रैखिक एक्ट्यूएटर रेल गाइड निर्देशित ड्राइव रैखिक मॉड्यूल 5

डबल स्लाइड सीटडबल स्लाइड सीट            स्लाइड सीट एक्सटेंशन स्लाइड सीट रिवर्स समवर्ती गति
