| Place of Origin | China |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE,ISO |
| Model Number | GMH9CA |

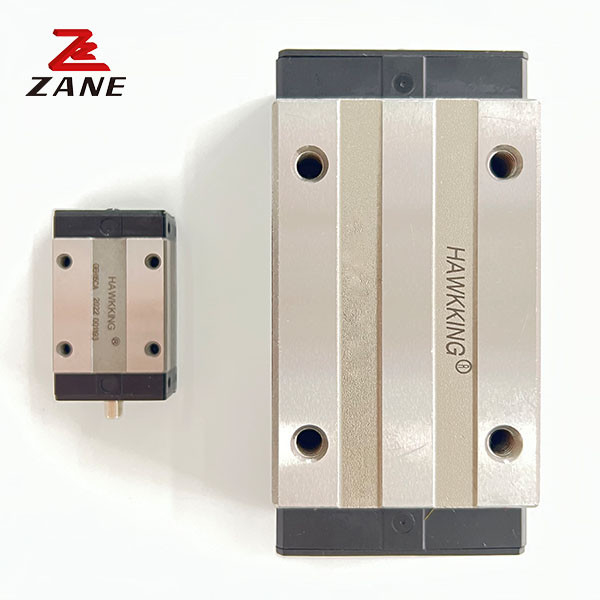

रैखिक गाइडवे एक बेहतर रैखिक गति असर और रैखिक स्लाइडिंग गाइड सिस्टम है, जिसे उच्च गति, कम शोर स्तर के अनुप्रयोगों के लिए डिज़ाइन किया गया है।प्रणाली का एक व्यापक संचालन तापमान रेंज है और दोनों वर्ग और फ्लैंज माउंट प्रकार में उपलब्ध है. टिकाऊ स्टेनलेस स्टील से बना, रैखिक गति प्रणाली अत्यंत विश्वसनीय है और एक चिकनी, कुशल और सटीक रैखिक गति प्रदान करता है। रैखिक गाइडवे स्थापित करने और बनाए रखने के लिए आसान हैं,और विभिन्न प्रकार के औद्योगिक उपयोग के लिए उपयुक्त हैं, वाणिज्यिक और घरेलू अनुप्रयोगों. रैखिक गाइडवे उच्च स्तर की सटीकता और दोहराव प्रदान करते हैं, जिससे उन्हें सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए एक बढ़िया विकल्प बन जाता है।आकार और विन्यास की एक विस्तृत श्रृंखला के साथ, रैखिक गाइडवे सभी रैखिक गति अनुप्रयोगों के लिए एक आदर्श विकल्प हैं।
| मॉडल | संयोजन का आकार (मिमी) | ब्लॉक का आकार ((मिमी) | स्लाइड रेल का आकार ((मिमी) | नामित गतिशील भार | नामित स्थैतिक भार |
अनुमेय स्थैतिक क्षण किलोग्राम
(kgf • m) |
स्लाइडिंग रेल को बांधने वाले बोल्ट के आयाम (मिमी) |
||||||||||||||||
| H | एच.एल. | एन | W | बी | ब् | c | L1 | L | एमएक्सएल | Wr | घन्टा | D | h | d | पी | ई | C ((kgf) | C ((kgf) | श्री | एमपी | मेरे | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml. 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | एम3एक्स8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | एम3एक्स8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | एम३एक्स१० |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
ZANE के GMH9CA रैखिक गाइडवे उच्च प्रदर्शन रैखिक गति घटकों हैं जो अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए रैखिक गति समाधान प्रदान करते हैं।कम रखरखाव और टिकाऊ GMH9CA रैखिक गाइडवे बेहतर प्रदर्शन प्रदान करते हैं, एक विस्तृत ऑपरेटिंग तापमान रेंज और एक अनुकूलित ऊंचाई। रैखिक गाइडवे विश्वसनीय, चिकनी और सटीक रैखिक गति प्रदान करते हैं और रैखिक स्वचालन प्रणालियों में व्यापक रूप से उपयोग किए जाते हैं,सीएनसी मशीन औजार और अन्य उद्योगउच्च परिशुद्धता, कम शोर के लिए उन्हें अन्य रैखिक गति घटकों जैसे रैखिक स्लाइडिंग गाइड, रैखिक गति घटकों और रैखिक गति घटक प्रणालियों के साथ संयोजन में भी इस्तेमाल किया जा सकता है।उच्च दक्षता और कम रखरखाव संचालन.
