| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | YYC |
| प्रमाणन | CE,ISO |

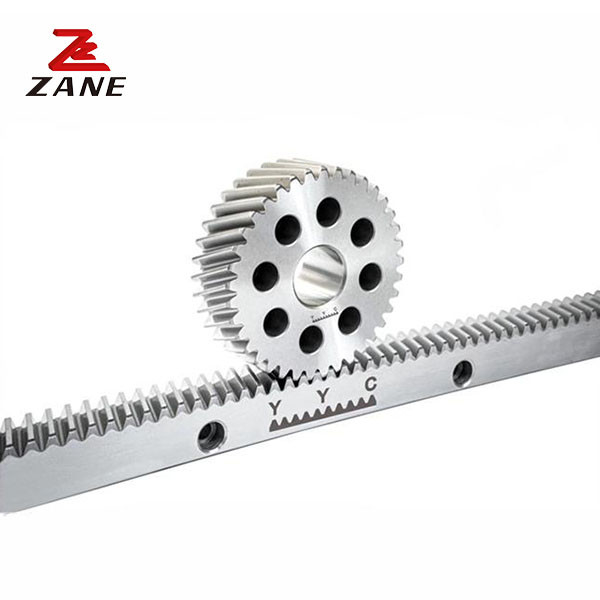

YYC रैक एंड पिनियन एक लागत प्रभावी और विश्वसनीय ड्राइव समाधान है जो रैखिक गति के लिए आदर्श है।इस प्रणाली में एक गोल या हेलिकल गियर है जिसे पिनियन कहा जाता है और एक रैखिक गियर जिसे रैक कहा जाता हैपिनियन एक छोटा गियर है जो रैक के दांतों के साथ जाली करता है, जिससे पिनियन घूर्णन गति को रैखिक गति में अनुवाद करने की अनुमति देता है।रैक और पिनियन ड्राइव प्रणाली में कई दांत हैं (60) और एस 50 सी सामग्री से बना है जिसे बढ़ी हुई स्थायित्व और प्रदर्शन के लिए पीस और पीस दिया जाता हैइस प्रणाली को हल्के वजन (2.1 किलोग्राम) के लिए डिज़ाइन किया गया है और इसकी कठोरता HRC 50-55° है।इस सटीक-इंजीनियर रैक और पिनियन ड्राइव प्रणाली उच्च सटीकता और पुनरावृत्ति प्रदान करता है रैक और पिनियन ड्राइव के अन्य प्रकार की तुलना में, रैक-एंड-पिनियन-गियरिंग, और रैक-एंड-पिनियन-सिस्टम।
| कोड |
मॉड्यूल |
L | L2 | दांतों की संख्या | बी | A0 | अल | डी 1 | छेद की संख्या | ए | डीएल | 0D | ई | डी1 | I1 | d2 | f |
एफटीए kN |
किलो | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1उच्च परिशुद्धताः YYC रैक और पिनियन उच्च परिशुद्धता ट्रांसमिशन प्रदान कर सकते हैं, जो उच्च परिशुद्धता ट्रांसमिशन आवश्यकताओं के अनुप्रयोग परिदृश्यों को पूरा कर सकते हैं।
2उच्च कठोरताः YYC रैक और पिनियन उच्च शक्ति वाली सामग्री से बने होते हैं, उच्च कठोरता के साथ, ट्रांसमिशन की स्थिरता और सटीकता सुनिश्चित करने के लिए बड़े टोक़ का सामना कर सकते हैं।
3.कम शोरः YYC रैक और पिनियन सटीक मशीनिंग तकनीक को अपनाता है, कम शोर का स्तर है, और उच्च गति से चलते समय स्पष्ट शोर का उत्पादन नहीं करता है।
4.लंबा जीवनः YYC रैक एंड पिनियन उच्च गुणवत्ता वाली सामग्री और सटीक मशीनिंग तकनीक को अपनाता है, जिसकी लंबी सेवा जीवन है और रखरखाव और प्रतिस्थापन की लागत कम होती है।
5आसान रखरखावः YYC रैक और पिनियन संरचना सरल, रखरखाव और प्रतिस्थापन के लिए आसान है, जो रखरखाव लागत और डाउनटाइम को कम कर सकती है।
