| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | YYC |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | CHTGH03005 |

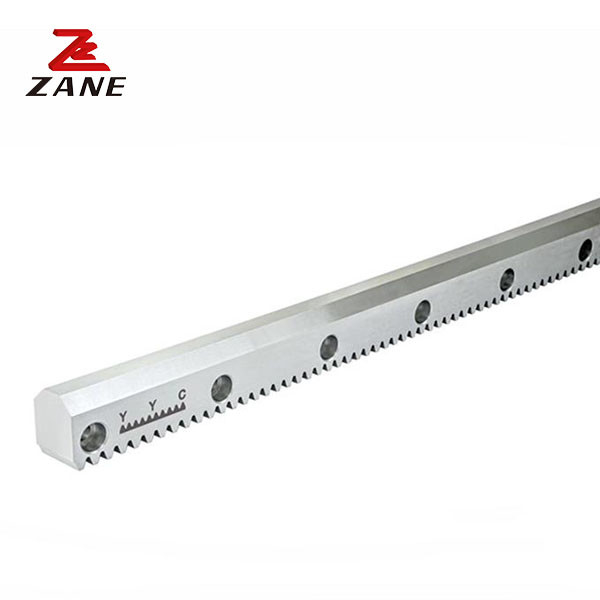

वाईवाईसी रैक एंड पिनियन एक उच्च प्रदर्शन वाला रैक-एंड-पिनियन गियर है जो स्थायित्व और कार्यक्षमता को जोड़ती है। इसका व्यापक रूप से औद्योगिक और विनिर्माण अनुप्रयोगों में उपयोग किया जाता है।हमारे रैक और पिनियन इकाई DIN 5 मानकों के अनुपालन में निर्मित है और उच्च ग्रेड सामग्री से बना हैउत्पाद को अंतिम सटीकता और प्रदर्शन सुनिश्चित करने के लिए डिज़ाइन किया गया है। इसे सटीकता के लिए मशीनीकृत और पीस दिया जाता है, और सतह की कठोरता एचआरसी 50-55 डिग्री है।YYC रैक और पिनियन अधिकतम दक्षता और विश्वसनीयता के लिए बनाया गया है, इसे विभिन्न प्रकार के औद्योगिक और विनिर्माण अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है।
| कोड |
मॉड्यूल |
L | L2 | दांतों की संख्या | बी | A0 | अल | डी 1 | छेद की संख्या | ए | डीएल | 0D | ई | डी1 | I1 | d2 | f |
एफटीए kN |
किलो | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1.मशीन टूल: मूल YYC रैक और पिनियन का उपयोग मशीन टूल पर विभिन्न ट्रांसमिशन सिस्टम के लिए किया जा सकता है, जैसे कि फ्रिलिंग मशीन, ड्रिलिंग मशीन, टर्न आदि।यह उच्च परिशुद्धता और उच्च विश्वसनीयता संचरण प्रदर्शन प्रदान कर सकते हैं.
2स्वचालन उपकरण: मूल YYC रैक और पिनियन का उपयोग विभिन्न स्वचालन उपकरणों जैसे रोबोट, स्वचालित उत्पादन लाइनों आदि के ट्रांसमिशन सिस्टम में किया जा सकता है।यह उच्च परिशुद्धता और उच्च दक्षता गति नियंत्रण प्रदान कर सकते हैं.
3मुद्रण मशीनरी: मूल YYC रैक और पिनियन का उपयोग मुद्रण मशीनरी के ट्रांसमिशन सिस्टम में किया जा सकता है, जैसे कि मुद्रण पहियों, ट्रांसमिशन उपकरणों आदि।यह स्थिर और सटीक ट्रांसमिशन प्रदर्शन प्रदान कर सकता है.
4कपड़ा मशीनरीः मूल YYC रैक और पिनियन का उपयोग कपड़ा मशीनरी, जैसे loom, spinning machine आदि के ट्रांसमिशन सिस्टम में किया जा सकता है।यह उच्च परिशुद्धता और उच्च दक्षता गति नियंत्रण प्रदान कर सकते हैं.
5पैकेजिंग मशीनरीः मूल YYC रैक और पिनियन का उपयोग पैकेजिंग मशीनरी के ट्रांसमिशन सिस्टम में किया जा सकता है, जैसे कि सीलिंग मशीन, लेबलिंग मशीन आदि।यह स्थिर और सटीक ट्रांसमिशन प्रदर्शन प्रदान कर सकता है.
