YYC रैक और पिनियन
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | YYC |
| प्रमाणन | CE,ISO |

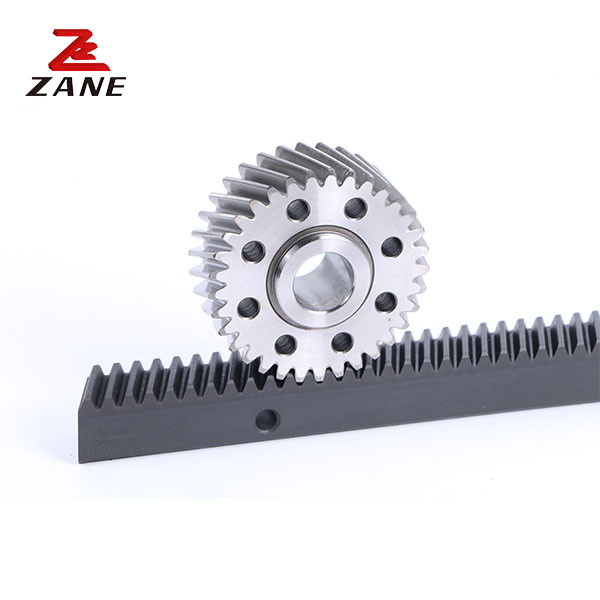

YYC रैक एंड पिनियन एक रैक-एंड-पिनियन तंत्र है जो रैखिक गति प्रदान करता है और रोटेशनल गति को रैखिक गति में परिवर्तित करता है। इसमें एक गोल गियर होता है, जिसे पिनियन कहा जाता है,और एक सपाट रैक जो पिनियन के साथ जाली हैपिनियन को एक मोटर द्वारा चलाया जाता है, जो पिनियन को घूमने और रैक को अपनी लंबाई के साथ धकेलने का कारण बनता है। परिणाम पिनियन की घूर्णी गति से एक रैखिक गति है।YYC रैक और पिनियन सटीक रैखिक गति प्रदान करने के लिए डिज़ाइन किया गया है और विभिन्न अनुप्रयोगों में उपयोग किया जाता हैयह उच्च परिशुद्धता, उच्च भार अनुप्रयोगों के लिए एक आदर्श विकल्प है।रैक और पिनियन ड्राइव प्रणाली स्थायित्व और दीर्घकालिक प्रदर्शन के लिए बनाया गया है, 1 के मॉड्यूल के साथ।5, पीस और पीस की सतह का उपचार, SCM440 की सामग्री, और 1.3kg का वजन। यह विश्वसनीय और सटीक प्रदर्शन सुनिश्चित करने के लिए DIN 6 के गुणवत्ता ग्रेड को पूरा करता है।
|
कोड |
मॉड्यूल |
L | L2 |
दांतों की संख्या |
बी | A0 | अल | डी 1 | छेद की संख्या | ए | डीएल | D | ई | डीआई | l1 | d2 | f | Fta kN | किलो | |
| MHTG01505-DIN6 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 0.94 | 1.3 |
| MHTG01510-DIN6 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 0.94 | 2.6 |
| MHTG02005-DIN6 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 1.58 | 2.1 |
| MHTG02010-DIN6 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22,0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 1.58 | 4.1 |
| MHTG02020-DIN6 | 2 | 2000.00 | 8.50 | 300 | 24 | 24 | 22.0 | 62.5 | 125 | 16 | 8 | 7 | 11 | 7 | 31.7 | 1936.60 | 5.7 | 2 | 1.58 | 8.2 |
| MHTG02505-DIN6 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 1.98 | 2.1 |
| MHTG02510-DIN6 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 1.98 | 4.1 |
| MHTG02520-DIN6 | 2.5 | 2000.00 | 8.50 | 240 | 24 | 24 | 21.5 | 62.5 | 125 | 16 | 9 | 7 | 11 | 7 | 31.7 | 1936.60 | 5.7 | 2 | 1.98 | 8.2 |
| MHTG03005-DIN6 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35.0 | 430.00 | 7.7 | 2 | 2.87 | 3.0 |
| MHTG03010-DIN6 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35.0 | 930.00 | 7.7 | 2 | 2.87 | 6.0 |
| MHTG03020-DIN6 | 3 | 2000.00 | 10.30 | 200 | 29 | 29 | 26.0 | 62.5 | 125 | 16 | 9 | 10 | 15 | 9 | 35.0 | 1930.00 | 7.7 | 2 | 2.87 | 12.0 |
| MHTG04005-DIN6 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 5.15 | 5.5 |
| MHTG04010-DIN6 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 5.15 | 10.8 |
| MHTG04020-DIN6 | 4 | 2000.00 | 13.80 | 150 | 39 | 39 | 35.0 | 62.5 | 125 | 16 | 12 | 10 | 15 | 9 | 33.3 | 1933.40 | 7.7 | 2 | 5.15 | 21.6 |
| MHTG05005-DIN6 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 8.08 | 6.8 |
| MHTG05010-DIN6 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 8.08 | 13.6 |
| MHTG05020-DIN6 | 5 | 2000.00 | 17.40 | 120 | 49 | 39 | 34.0 | 62.5 | 125 | 16 | 12 | 14 | 20 | 13 | 37.5 | 1925.00 | 11.7 | 3 | 8.08 | 27.2 |
| MHTG06005-DIN6 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 11.68 | 10.3 |
| MHTG06010-DIN6 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 11.68 | 20.5 |
| MHTG06020-DIN6 | 6 | 2000.00 | 20.90 | 100 | 59 | 49 | 43.0 | 62.5 | 125 | 16 | 16 | 18 | 26 | 17 | 37.5 | 1925.00 | 15.7 | 3 | 11.68 | 41.1 |
| MHTG08005-DIN6 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120.0 | 240.00 | 19.7 | 4 | 20.85 | 21.3 |
| MHTG08010-DIN6 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120.0 | 720.00 | 19.7 | 4 | 20.85 | 42.6 |
| MHTG08020-DIN6 | 8 | 1920.00 | 28.00 | 72 | 79 | 79 | 71.0 | 60.0 | 120 | 16 | 25 | 22 | 33 | 21 | 120.0 | 1680.00 | 19.7 | 4 | 20.85 | 85.1 |
