| Place of Origin | China |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |
| Model Number | HAWKKING |

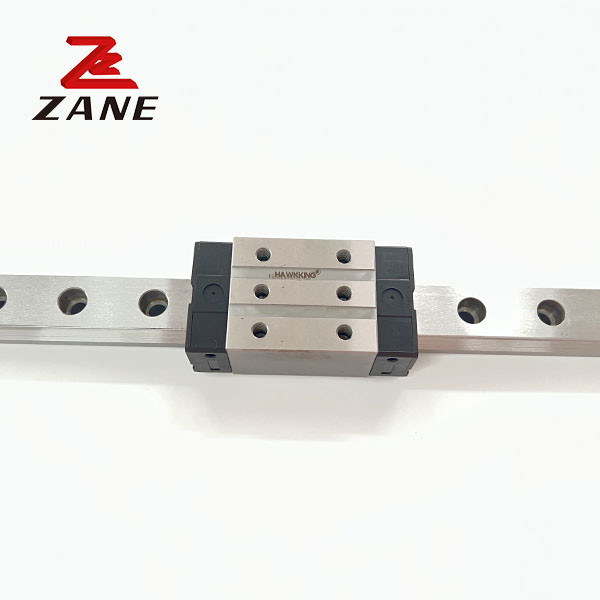

रैखिक गाइडवे GRH30CA GRH30HA रोबोटिक सिस्टम के लिए रैखिक रेल गाइड ब्लॉक घटक
सीएनसी रैखिक स्लाइड ब्लॉक GRH30CA GRH30HA रेल गाइडवे को गोल-आर्क ग्रूव और संरचना अनुकूलन के साथ अन्य समान उत्पादों की तुलना में लोड क्षमता और कठोरता अधिक के साथ डिज़ाइन किया गया है। इसमें रेडियल में समान लोड रेटिंग्स हैं,शेष रेडियल और पार्श्व दिशाएंइस प्रकार जीएच श्रृंखला के रैखिक गाइडवे उच्च गति, उच्च सटीकता और चिकनी रैखिक गति के साथ एक लंबा जीवन प्राप्त कर सकते हैं।
| मॉडल | संयोजन (मिमी) |
ब्लॉक का आकार ((मिमी) | स्लाइड रेल का आकार ((मिमी) | स्लाइड रेल के लिए फिशिंग बोल्ट | मूलभूत गतिशील स्थिर भार |
मूल स्थिर भार | अनुमेय स्थैतिक क्षण | वजन | |||||||||||||||||||||||
| एमजी kN-m |
एमपी kN-m |
मेरे kN-m |
ब्लॉक किलो |
स्लाइड किलो/मीटर |
|||||||||||||||||||||||||||
| H | H1 | एन | W | बी | बी1 | सी | L1 | L | K1 | K2 | जी | Mxl | टी | H2 | H3 | W | एच. | D | h | d | पी | ई | (मिमी) | C(kN) | C0 (kN) | ||||||
| GRH 15CA | 28 | 4 | 9.5 | 34 | 26 | 4 | 26 | 45 | 68 | 13.4 | 4.7 | 5.3 | M4x8 | 6 | 7.6 | 10.1 | 15 | 6.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.20 | 1.8 |
| GRH 20CA | 34 | 5 | 12 | 44 | 32 | 6 | 36 | 57.5 | 86 | 15.8 | 6 | 5.3 | M5x8 | 8 | 8.3 | 8.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.40 | 2.76 |
| GRH 20HA | 50 | 77.5 | 106 | 18.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.53 | |||||||||||||||||||||
| GRH 25CA | 40 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 64.5 | 97.9 | 20.75 | 7.25 | 12 | M6x8 | 9.5 | 10.2 | 10 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.61 | 3.08 |
| GRH 25HA | 50 | 81 | 114.4 | 21.5 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.75 | |||||||||||||||||||||
| GRH 30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 71 | 109.8 | 23.5 | 8 | 12 | M8x10 | 9.5 | 9.5 | 10.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 0.90 | 4.41 |
| GRH 30HA | 60 | 93 | 131.8 | 24.5 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.16 | |||||||||||||||||||||
| GRH 35CA | 55 | 6.5 | 18 | 70 | 50 | 10 | 50 | 79 | 124 | 22.5 | 10 | 12 | M8x12 | 12 | 16 | 19.6 | 34 | 30.2 | 14 | 12 | 9 | 40 | 20 | M8×25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.57 | 6.06 |
| GRH 35HA | 72 | 106.5 | 151.5 | 25.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.06 | |||||||||||||||||||||
| GRH 45CA | 70 | 8 | 20.5 | 86 | 60 | 13 | 60 | 106 | 153.2 | 31 | 10 | 12.9 | M10x17 | 16 | 20 | 24 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12 x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.18 | 9.97 |
| GRH 45HA | 80 | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.13 | |||||||||||||||||||||
| GRH 55CA | 80 | 10 | 23.5 | 100 | 75 | 2.5 | 75 | 125.5 | 183.7 | 37.75 | 12.5 | 12.9 | M12x18 | 17.5 | 22 | 27.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 4.89 | 13.98 |
| GRH 55HA | 95 | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 6.68 | |||||||||||||||||||||
| GRH 65CA | 90 | 12 | 31.5 | 126 | 76 | 25 | 70 | 160 | 232 | 60.8 | 15.8 | 12.9 | M16x20 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | एम16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 8.89 | 20.22 |
| GRH 65HA | 120 | 223 | 295 | 67.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 2.13 | |||||||||||||||||||||
रैखिक ब्लॉकों को नीचे दी गई श्रृंखलाओं में विभाजित किया जा सकता हैः
जीएच श्रृंखला-- पीसने, मिलिंग, और ड्रिलिंग मशीन, टरथ, मशीन केंद्र.
जीई सीरीज - स्वचालित उपकरण, उच्च गति हस्तांतरण उपकरण, अर्धचालक उपकरण, लकड़ी काटने की मशीन, सटीक माप उपकरण।
जीएमएन/जीएमडब्ल्यू श्रृंखला-- लघु उपकरण, अर्धचालक उपकरण, चिकित्सा उपकरण।
