| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |

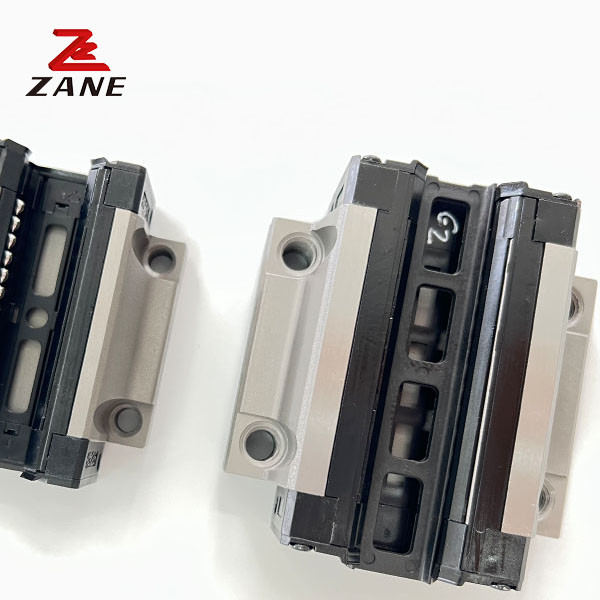

रैखिक गाइड्स डिस्पेंसर मशीन GEH श्रृंखला के लिए कैरी ब्लॉक
इकट्ठा करने में आसान और विनिमेय
इकट्ठा करते समय, जब तक टेबल पर स्लाइड रेल की इकट्ठा सतह काट दी जाती है या पीस दी जाती है, तब तक Ayi विशिष्ट टोक़ के साथ मशीन टेबल पर स्लाइड रेल और स्लाइडर को तय करने के चरणों की सिफारिश करता है,जो प्रसंस्करण के दौरान उच्च परिशुद्धता को पुनः पेश कर सकता है. पारंपरिक स्लाइडिंग गाइड में, श्रृंखला को चलने वाले चैनल में जोड़ा जाना चाहिए, जो समय लेने वाला और श्रम-गहन है, और एक बार मशीन की सटीकता खराब हो जाती है,इसे फिर से मारना होगा. रैखिक स्लाइड विनिमेय हैं, और स्लाइड या स्लाइड या यहां तक कि रैखिक स्लाइड क्रमशः प्रतिस्थापित किए जा सकते हैं, और मशीन उच्च परिशुद्धता मार्गदर्शन को पुनः प्राप्त कर सकती है।
| मॉडल | संयोजन का आकार (मिमी) | ब्लॉक का आकार ((मिमी) | स्लाइड रेल का आकार ((मिमी) |
स्लाइड रेल के लिए घुड़सवारों को तय करना आकार |
मूल गतिशील स्थिर भार | मूल स्थिर स्थिर भार | अनुमेय स्थैतिक क्षण | वजन | |||||||||||||||||||||||||
| श्री kN-m |
एमपी kN-m |
मेरे kN-m |
ब्लॉक किलो |
स्लाइड किलो/मीटर |
|||||||||||||||||||||||||||||
| H | हाय | एन | W | बी | दो | सी | ली | L | कि | कि | जी | Mxl | टी | H2 | h3 | w/ | घन्टा | D | h | d | पी | ई | मिमी | C(kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
