बॉल स्क्रू एंड सपोर्ट
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |

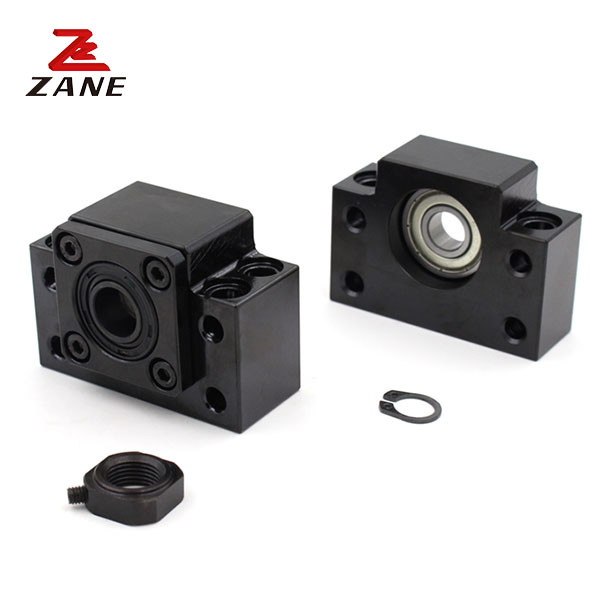

परिशुद्धता गेंद पेंच समर्थन स्थिर सीट BK15 कोणीय संपर्क असर
1वर्णन
आम तौर पर बॉल स्क्रू समर्थन सीट के लिए दो प्रकार के बीयरिंग होते हैं, गहरे ग्रूव बॉल बीयरिंग और कोणीय संपर्क बीयरिंग। गहरे ग्रूव बॉल बीयरिंग के लिए समर्थन सीट की सटीकता C7 है,और कोणीय संपर्क बीयरिंग के लिए समर्थन सीट की सटीकता C5 है।
2विनिर्देश
BK तयपक्ष
| प्रकार | d1 | L | L1 | L2 | L3 | C1 | C2 | बी | H | b±0.02 | h±0.02 | बी1 | H1 | ई | पी | d2 | एक्स | Y | Z |
| BK10 | 10 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BK12 | 12 | 25 | 5 | 29 | 5 | 13 | 6 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| BK15 | 15 | 27 | 6 | 32 | 6 | 15 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BK17 | 17 | 35 | 9 | 44 | 7 | 19 | 8 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| BK20 | 20 | 35 | 8 | 43 | 8 | 19 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| BK25 | 25 | 42 | 12 | 54 | 9 | 22 | 10 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| BK30 | 30 | 45 | 14 | 61 | 9 | 23 | 11 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BK35 | 35 | 50 | 14 | 67 | 12 | 26 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| BK40 | 40 | 61 | 18 | 76 | 15 | 33 | 14 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
BF फ्लोटेड साइड
| प्रकार | d1 | L | बी | H | b±0.02 | h±0.02 | बी1 | H1 | ई | पी | d2 | एक्स | Y | Z |
| BF10 | 8 | 20 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.8 | 5 |
| BF12 | 10 | 20 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| BF15 | 15 | 20 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| BF17 | 17 | 23 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| BF20 | 20 | 26 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| BF25 | 25 | 30 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17.5 | 11 |
| BF30 | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| BF35 | 35 | 32 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| BF40 | 40 | 37 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |
3हमारी कंपनी के बारे में
Jiangsu Zane Machinery Technology Co., Ltd. उच्च तकनीक वाले उद्यमों का एक उच्च तकनीक वाला यांत्रिक ट्रांसमिशन उत्पाद है।कंपनी की 4 शाखाएं हैं जो क्रमशः विभिन्न प्रकार के यांत्रिक ट्रांसमिशन उत्पादों के अनुसंधान और विपणन परियोजनाओं का प्रबंधन करती हैं।. यह लगभग 50 स्वतंत्र बौद्धिक संपदा अधिकार है. ताइवान YYC रैक स्तर के एजेंटों है, ताइवान हेकिंग (HAWKKING) रैखिक गाइड रेल, गेंद पेंच, गेंद पेंच समर्थन सीट है,रैखिक मार्गदर्शक मॉड्यूल अनुसंधान और विकास अग्रणी. ज़ैन मॉड्यूल अधिकांश ग्राहकों द्वारा प्यार और विश्वास. "दयालुता को जानने और आभारी होने से किसी का जीवन नम हो जाता है" ज़ैन लोगों के लिए विकास का शाश्वत स्रोत है.
