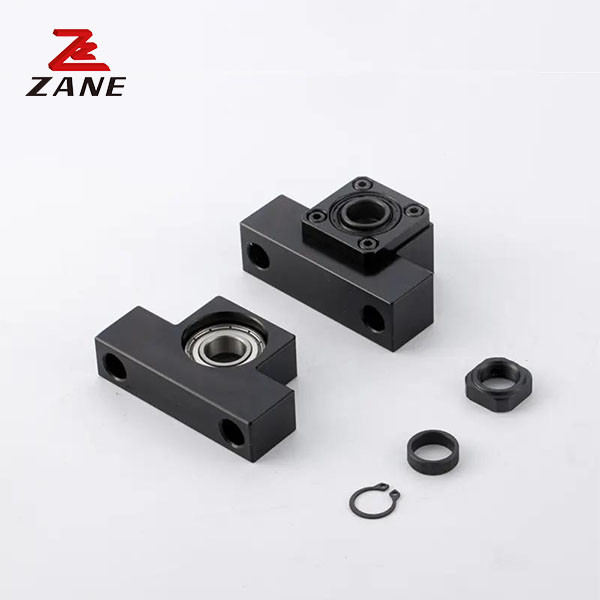

सीएनसी मशीन पार्ट लेयरिंग फिक्स्ड एंड सपोर्ट बॉल स्क्रू सीट ईकेईएफ श्रृंखला
1वर्णन
इस प्रकार के बॉल स्क्रू समर्थन DIY सीएनसी दुनिया में बहुत आम है। बॉल स्क्रू अंत समर्थन कभी भी हमारी प्राथमिकता नहीं थी, क्योंकि इस समर्थन पर स्टेपर मोटर या सर्वो को माउंट करना इतना आसान नहीं है।आगे हम देखते हैं कि जब आप एक बेल्ट के साथ गेंद स्क्रू ड्राइव करना चाहते हैं, यह एक अच्छा और आसान मानक समाधान है. उच्च गुणवत्ता वाले बीयरिंगों के साथ हमारे पास स्टॉक में ब्लॉक है जो कि प्रतिक्रिया मुक्त बनाया जा सकता है,कोण संपर्क बीयरिंग पर पूर्व भार को समायोजित करके.
2विनिर्देश
ईसी फिक्स्डपक्ष
| प्रकार | d1 | L | L1 | L2 | L3 | बी | H | b±0.02 | h±0.02 | बी1 | H1 | पी | एक्स | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
ईएफ फ्लोटिंग साइड
| प्रकार | d1 | L | बी | H |
±0.02 b |
±0.02 h |
बी1 | H1 | पी | एक्स | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| ईएफ 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3हमारी कंपनी के बारे में
Jiangsu Zane Machinery Technology Co., Ltd. उच्च तकनीक वाले उद्यमों का एक उच्च तकनीक वाला यांत्रिक ट्रांसमिशन उत्पाद है।कंपनी की 4 शाखाएं हैं जो क्रमशः विभिन्न प्रकार के यांत्रिक ट्रांसमिशन उत्पादों के अनुसंधान और विपणन परियोजनाओं का प्रबंधन करती हैं।. यह लगभग 50 स्वतंत्र बौद्धिक संपदा अधिकार है. ताइवान YYC रैक स्तर के एजेंटों है, ताइवान हेकिंग (HAWKKING) रैखिक गाइड रेल, गेंद पेंच, गेंद पेंच समर्थन सीट है,रैखिक मार्गदर्शक मॉड्यूल अनुसंधान और विकास अग्रणी. ज़ैन मॉड्यूल अधिकांश ग्राहकों द्वारा प्यार और विश्वास. "दयालुता को जानने और आभारी होने से किसी का जीवन नम हो जाता है" ज़ैन लोगों के लिए विकास का शाश्वत स्रोत है.
