| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE，ISO |
| मॉडल संख्या | एफके एफएफ15 |

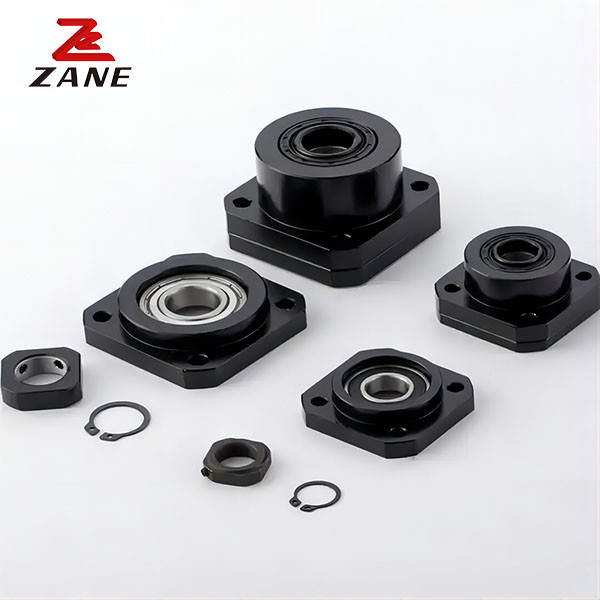

लीड स्क्रू सपोर्ट बॉल स्क्रू एंड सपोर्ट लेयरिंग FK FF15
सहायता इकाई छह प्रकार की होती हैः
मॉडल ईके, एफके, ईएफ और एफएफ मानक स्टॉक के लिए मानकीकृत हैं
मॉडल BK और BF सामान्य रूप से गेंद शिकंजा के लिए मानकीकृत हैं।
फिक्स्ड पक्ष पर समर्थन इकाई एक विनियमित पूर्व भार के साथ प्रदान एक JlS वर्ग 5 के अनुरूप कोणीय असर शामिल है। लघु प्रकार समर्थन इकाई मॉडल EK/FK 4, 5,विशेष रूप से 6 और 8 में 45' के संपर्क कोण के साथ एक लघु असर शामिल है जो विशेष रूप से लघु गेंद पेंच के लिए विकसित किया गया है.
| प्रकार | d1 | L | H | F | ई | डीजी6 | ए | पीसीडी | बी | L1 | टी1 | एक्स | Y | Z |
| FK5 | 5 | 16.5 | 6 | 10.5 | 18.5 | 20 | 34 | 26 | 26 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK6 | 6 | 20 | 7 | 13 | 22 | 22 | 36 | 28 | 28 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK8 | 8 | 23 | 9 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 3.4 | 6.5 | 4 |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 5.5 | 9.5 | 6 |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 6.6 | 11 | 10 |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 9 | 15 | 13 |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 11 | 17.5 | 15 |
| प्रकार | d1 | L | H | F | डीजी6 | ए | पीसीडी | बी | एक्स | Y | Z |
| FF6 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 50 | 5.5 | 9.5 | 5.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17.5 | 11 |
| बॉल स्क्रू एंड सपोर्ट मॉडल नंबर |
| BK10 BF10, BK12 BF12, BK15 BF15, BK17 BF17, BK20 BF20, BK25 BF25, BK30 BF30, BK35 BF35, BK40 BF40; EK06 EF06, EK08 EF08, EK10 EF10, EK12 EF12, EK15 EF15, EK20 EF20; FK06 FF6, FK08 FF08, FK10 FF10, FK12 FF12, FK15 FF15, FK20 FF20, FK25 FF25, FK30 FF30; |
विशेषताएं
1उच्च गति संचालन
2. कम घर्षण और शोर
3उच्च सटीकता, स्थायित्व और विश्वसनीयता
4. चिकनी गति
5स्थानांतरण की उच्च दक्षता
6.कोई अंतराल और प्रीलोडिंग नहीं
