| उत्पत्ति के प्लेस | China |
| ब्रांड नाम | ZANE |
| प्रमाणन | CE,ISO |

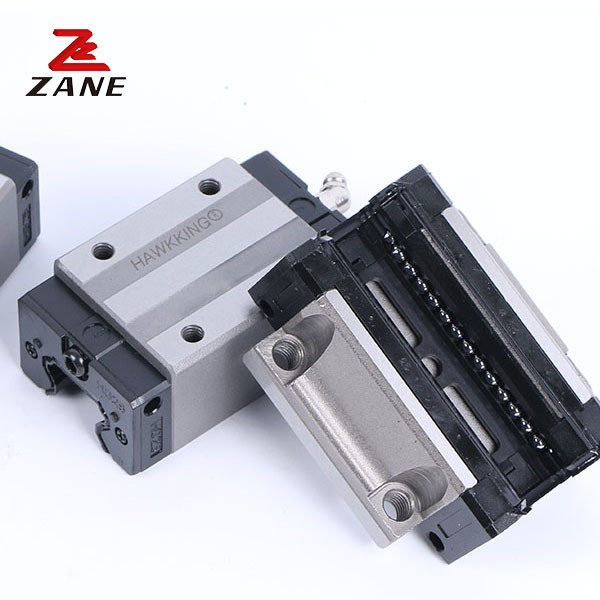

रैखिक गति प्रणाली विभिन्न तकनीकी अनुप्रयोगों के लिए एक महत्वपूर्ण घटक है। हमारे रैखिक गति गाइड को विभिन्न औद्योगिक सेटिंग्स में उच्चतम प्रदर्शन प्राप्त करने के लिए डिज़ाइन किया गया है।मजबूत और टिकाऊ स्टेनलेस स्टील निर्माण के साथ, यह अपने व्यापक तापमान रेंज और कम शोर स्तर को कम किए बिना उच्च भार क्षमता और कम रखरखाव लागत प्रदान करता है। रैखिक गाइड महान सटीकता और स्थिरता प्रदान करता है,जबकि सुचारू और सटीक संचालन की अनुमति देता हैहमारे रैखिक गति मार्गदर्शिका के साथ, आप उच्च गुणवत्ता और प्रदर्शन का आश्वासन दे सकते हैं।
| मॉडल | संयोजन का आकार (मिमी) | ब्लॉक का आकार ((मिमी) | स्लाइड रेल का आकार ((मिमी) | स्लाइड रेल के लिए घुड़सवारों को तय करना | मूल गतिशील स्थिर भार | मूल स्थिर स्थिर भार | अनुमेय स्थैतिक क्षण | वजन | |||||||||||||||||||||||||
| श्री kN-m | एमपी | मेरे kN-m | ब्लॉक | स्लाइड | |||||||||||||||||||||||||||||
| H | हाय | एन | W | बी | दो | सी | ली | L | कि | कि | जी | Mxl | टी | H2 | h3 | w/ | घन्टा | D | h | d | पी | ई | मिमी | C(kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
दरैखिक गति गाइडZANE की प्रणाली अपने हल्के वजन, उच्च सटीकता और उच्च गति के कारण विभिन्न अनुप्रयोगों के लिए सही विकल्प है। GEH15CA मॉडल टिकाऊ स्टेनलेस स्टील से निर्मित है,कम कंपन स्तर और दीर्घकालिक प्रदर्शन सुनिश्चित करना. यह सीई और आईएसओ द्वारा प्रमाणित है, और न्यूनतम आदेश मात्रा, मूल्य और वितरण समय है कि बातचीत कर रहे हैं है। यह भी मानक निर्यात कार्टन पैकिंग के साथ आता है,उच्च सुरक्षा के लिए लकड़ी के मामले और फोम बोर्ड के अंदर सहितभुगतान की शर्तें लचीली हैं, जिसमें एल/सी और टी/टी दोनों के विकल्प हैं।और इसकी उच्च सटीकता और गति के कारण सटीक मशीनरी.
