निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरएल |

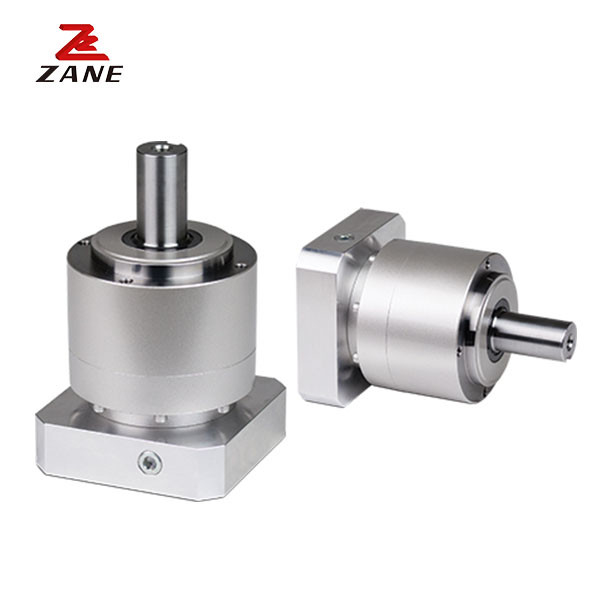

वीआरएल श्रृंखला ग्रह गियरबॉक्स बाजार में सर्वव्यापी है। हेलिकल गियर, मजबूत आंतरिक निर्माण, सुचारू संचालन और उच्च टोक़ घनत्व के साथ,यह उत्पाद वास्तव में कक्षा में सर्वश्रेष्ठ है. 5 आर्क-मिनट की प्रतिक्रिया से वीआरएल को कई प्रकार के अनुप्रयोगों में लागू किया जा सकता है, जहां सटीकता और गतिशीलता महत्वपूर्ण है, लेकिन लागत चिंताजनक है।
VRL पैकेजिंग, हैंडलिंग और स्वचालन प्रणालियों में सर्वो अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है। विभिन्न प्रकार के मानक वाश डाउन और खाद्य ग्रेड विकल्प उपलब्ध हैं,यह सबसे कठिन वातावरण के लिए एक आकर्षक विकल्प बना रहा हैहम फ्रेम आकारों और अनुपातों का सबसे व्यापक चयन प्रदान करते हैं, जिससे हमारे ग्राहकों को पहले से कहीं अधिक लचीलापन मिलता है।उद्योग मानक माउंटिंग आयाम पुराने मशीन डिजाइनों में वीआरएल को लागू करने की अनुमति देते हैं, हमारे ग्राहकों को मूल्यवान समय बचाता है।
फ्रेम आकार |
चरण |
अनुपात |
नाममात्र आउटपुट टॉर्क |
अधिकतम आउटपुट टॉर्क |
आपातकालy रुकनातकrqईयू |
नाममात्र इनपुट गति |
अधिकतम इनपुट गति |
पर्मीtटेड रेडियल लोड |
अनुमति अक्षीय भार |
|||||
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | ||||||||
| 070B | एकल |
3 | 18 | 35 | 80 | 3000 | 6000 | 430 | 310 | |||||
| 4 | 27 | 50 | 100 | 3000 | 6000 | 470 | 360 | |||||||
| 5 | 27 | 50 | 100 | 3000 | 6000 | 510 | 390 | |||||||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 540 | 430 | |||||||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 570 | 460 | |||||||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 600 | 480 | |||||||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 620 | 510 | |||||||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 640 | 530 | |||||||
दोगुना |
15 | 18 | 35 | 80 | 3000 | 6000 | 740 | 630 | ||||||
| 16 | 27 | 50 | 100 | 3000 | 6000 | 750 | 650 | |||||||
| 20 | 27 | 50 | 100 | 3000 | 6000 | 810 | 720 | |||||||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 870 | 790 | |||||||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 910 | 830 | |||||||
| 30 | 18 | 35 | 80 | 3000 | 6000 | 930 | 860 | |||||||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 980 | 920 | |||||||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 970 | |||||||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 1000 | |||||||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 1100 | 1100 | |||||||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | |||||||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | |||||||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | |||||||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 | |||||||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 | |||||||
फ्रेम आकार |
चरण |
अनुपात |
अधिकतम रेडियल लोड |
अधिकतम अक्षीय भार |
वजन |
एक क्षण जड़ता का (≤φ8) |
एक क्षण जड़ता का (≤φ14) |
एक क्षण जड़ता का (≤ φ19) |
|||
| [N] | [N] | [किलो] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 070B | एकल |
3 | 1200 | 1100 | 1.5 | 0.14 | 0.22 | 0.43 | |||
| 4 | 1200 | 1100 | 0.095 | 0.17 | 0.38 | ||||||
| 5 | 1200 | 1100 | 0.077 | 0.16 | 0.36 | ||||||
| 6 | 1200 | 1100 | 0.068 | 0.15 | 0.36 | ||||||
| 7 | 1200 | 1100 | 0.062 | 0.14 | 0.35 | ||||||
| 8 | 1200 | 1100 | 0.059 | 0.14 | 0.35 | ||||||
| 9 | 1200 | 1100 | 0.057 | 0.14 | 0.34 | ||||||
| 10 | 1200 | 1100 | 0.056 | 0.14 | 0.34 | ||||||
दोगुना |
15 | 1200 | 1100 | 1.7 | 0.055 | 0.14 | 一 | ||||
| 16 | 1200 | 1100 | 0.057 | 0.14 | 一 | ||||||
| 20 | 1200 | 1100 | 0.054 | 0.13 | 一 | ||||||
| 25 | 1200 | 1100 | 0.053 | 0.13 | 一 | ||||||
| 28 | 1200 | 1100 | 0.055 | 0.14 | 一 | ||||||
| 30 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 35 | 1200 | 1100 | 0.053 | 0.13 | 一 | ||||||
| 40 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 45 | 1200 | 1100 | 0.053 | 0.13 | 一 | ||||||
| 50 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 60 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 70 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 80 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 90 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
| 100 | 1200 | 1100 | 0.049 | 0.13 | 一 | ||||||
1उच्च सटीकता और चिकनी, शांत संचालन के लिए स्वामित्व वाली माध्यमिक परिष्करण प्रक्रिया के साथ कार्बोराइज्ड हेलिकल गियर। उद्योग मानक की तुलना में 40% अधिक दांत सतह क्षेत्र
2एक टुकड़ा आउटपुट शाफ्ट और ग्रह गियर के बीच दो बीयरिंग के साथ ग्रह वाहक। उच्च कठोरता, टोक़ क्षमता और सुरक्षा कारक, गियर के विन्यास की गारंटी के साथ
3- अनकैजेड सुई रोलर बीयरिंग उत्कृष्ट टोक़ घनत्व और मोड़ कठोरता प्रदान करते हैं। बाकी उद्योग की तुलना में 43% बड़ा बीयरिंग सतह क्षेत्र
4.अद्वितीय भूलभुलैया इनपुट सील डिजाइन काफी गर्मी को कम करता है और सिस्टम दक्षता को बढ़ाता है। IP65 सुरक्षा धोने के अनुप्रयोगों के लिए उपलब्ध है
5मोटर पायलट व्यास पर सक्रिय केंद्र के साथ अनुकूलित माउंटिंग प्रणाली मोटर के संरेखण की गारंटी देता है। मोटर किसी भी अभिविन्यास में स्थापित किया जा सकता है
6.सच्चे समकक्ष मोटर शाफ्ट क्लैंपिंग कनेक्शन, आपके विशिष्ट मोटर के लिए अनुकूलित। गतिशील प्रदर्शन के लिए कम जड़ता और उच्च गति संचालन के लिए संतुलित
7रिंग गियर सीधे आवास में मशीनीकृत, वेल्डेड या दबाया नहीं है। अधिक concentricity प्रदान करता है और गति उतार-चढ़ाव को समाप्त करता है
