| उत्पत्ति के प्लेस | जापान |
| प्रमाणन | CE，ISO |

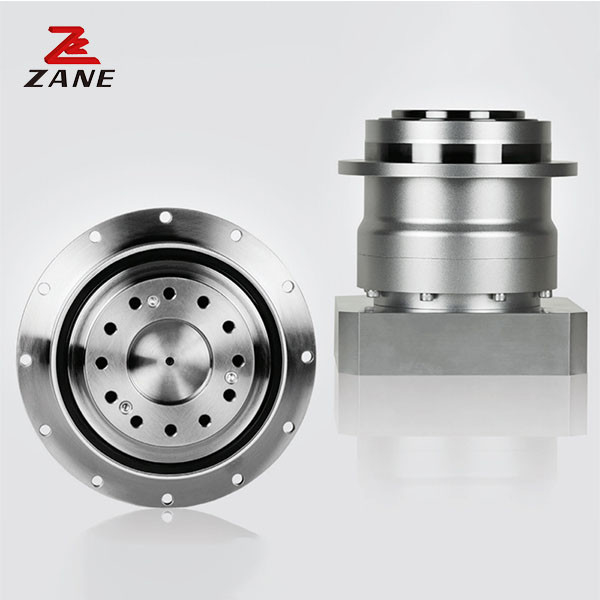

विभिन्न मॉडलों के साथ मूल मूल NIDEC-SHIMPO सर्वो मोटर रिड्यूसर
वीआरटी श्रृंखला सर्वो मोटर गियर कम करने के अनुप्रयोगों के लिए एक नया मानक निर्धारित करती है जिसके लिए असाधारण मोड़ कठोरता और उच्च स्थिति सटीकता की आवश्यकता होती है।Reducer के नाब-शैली आउटपुट में एक ISO9409 माउंटिंग इंटरफ़ेस है और पिनों की माउंटिंग में बेहतर लचीलापन प्रदान करता हैयह रेड्यूसर सात अलग-अलग फ्रेम आकारों में और एक-चरण और दो-चरण अनुपातों में उपलब्ध है।बड़े फ्रेम आकारों में कॉपर रोलर बीयरिंग शामिल हैं जिनके पास प्रतिस्पर्धियों के डिजाइन में आमतौर पर उपयोग किए जाने वाले बीयरिंगों की तुलना में बेहतर रेडियल और अक्षीय भार हैंडलिंग विशेषताएं हैं, इस प्रकार अपने प्रतिस्पर्धी वर्ग के उन उत्पादों की तुलना में रेटिंग में सुधार हुआ।
|
फ्रेम आकार |
चरण | अनुपात |
नाममात्र आउटपुट टॉर्क |
अधिकतम आउटपुट टॉर्क |
आपातकालीन स्टॉप टॉर्क |
नाममात्र इनपुट गति |
अधिकतम इनपुट गति |
अनुमति रेडियल भार |
अनुमति अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
| 090 | 1 एकल | 4 | 75 | 125 | 250 | 3000 | 6000 | 750 | 620 |
| 5 | 75 | 125 | 250 | 3000 | 6000 | 780 | 680 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 830 | 740 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 870 | 790 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 910 | 830 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 950 | 880 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 980 | 920 | ||
| 2 दोगुना | 16 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1100 | |
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1200 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1300 | 1400 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1400 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 1600 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 1700 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 1600 | 1700 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 1700 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 1700 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 1700 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2000 | 1700 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 1700 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2100 | 1700 |
|
फ्रेम आकार |
चरण | अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
एक क्षण जड़ता ≤ 8 |
एक क्षण जड़ता ≤ 14 |
एक क्षण जड़ता से ≤ 19 |
एक क्षण जड़ता ≤ 28 |
| [N] | [N] | [किलो] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 090 |
1 एकल |
4 | 3300 | 1700 | 3.6 | - | 0.77 | 1.2 | 2.9 |
| 5 | 3300 | 1700 | - | 0.58 | 1.0 | 2.9 | |||
| 6 | 3300 | 1700 | - | 0.48 | 0.94 | 2.8 | |||
| 7 | 3300 | 1700 | - | 0.41 | 0.88 | 2.8 | |||
| 8 | 3300 | 1700 | - | 0.37 | 0.84 | 2.8 | |||
| 9 | 3300 | 1700 | - | 0.35 | 0.81 | 2.8 | |||
| 10 | 3300 | 1700 | - | 0.33 | 0.80 | 2.8 | |||
|
2 दोगुना |
16 | 3300 | 1700 | 4 | 0.16 | 0.31 | 0.75 | - | |
| 20 | 3300 | 1700 | 0.14 | 0.29 | 0.73 | - | |||
| 25 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 28 | 3300 | 1700 | 0.14 | 0.30 | 0.73 | - | |||
| 35 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 40 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 45 | 3300 | 1700 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 60 | 3300 | 1700 | 0.099 | 0.25 | 0.70 | - | |||
| 70 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 90 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 100 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - |
3 आर्क मिनट से कम बैकलैश रेटिंग और असाधारण टोक़ हैंडलिंग क्षमताओं के साथ, वीआरटी उपकरण निर्माताओं के लिए एक उच्च प्रदर्शन, कॉम्पैक्ट और मजबूत समाधान है।वीआरटी का प्रयोग अक्सर बड़े अनुक्रमण अनुप्रयोगों और डायल टेबल के लिए किया जाता है, आम तौर पर धातु बनाने, भरने के उपकरण, पैकेजिंग मशीनरी और असेंबली स्वचालन प्रणालियों में पाया जाता है।
