| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |

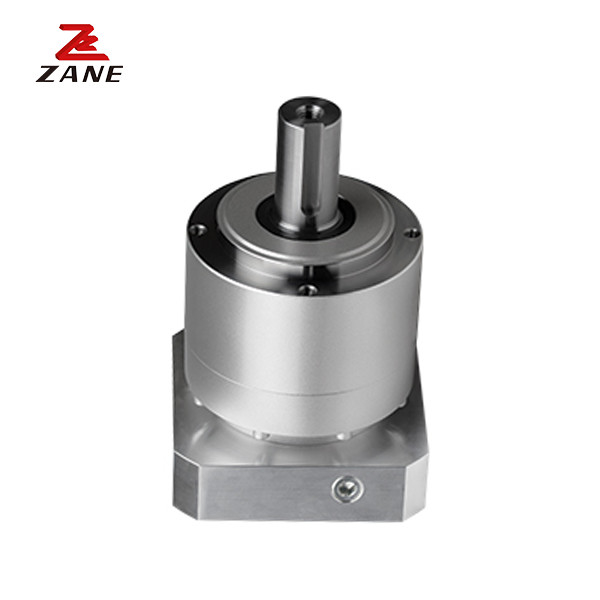

वीआरएल 90 फ्रेम एक कॉम्पैक्ट और लागत प्रभावी उच्च परिशुद्धता गियरबॉक्स है, जो सर्वोमोटर अनुप्रयोगों जैसे कि गेंट्री, इंजेक्शन-मोल्डिंग मशीन, पिक एंड प्लेस ऑटोमेशन और रैखिक स्लाइड के लिए एकदम सही है.इस इनलाइन गियरहेड में उद्योग मानक माउंटिंग आयाम और थ्रेड-इन माउंटिंग शैली है।
उच्च स्थिति सटीकता और गतिशील प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए एक मूल्यवान विकल्प। वीआरएल एक <3 आर्क-मिन गियरबॉक्स है जो एक छेद के माध्यम से माउंट डिजाइन प्रदान करता है,विभिन्न उपकरणों पर इकट्ठा करने के लिए आसान बनानेयह उत्पाद पैकेजिंग और असेंबली सेल स्वचालन बाजारों में पाए जाने वाले विभिन्न बेल्ट ड्राइव और एक्ट्यूएटर अनुप्रयोगों के लिए आदर्श फिट है।
फ्रेम आकार |
चरण |
अनुपात |
नाममात्र आउटपुट टॉर्क |
अधिकतम आउटपुट टॉर्क |
आपातकाल स्टॉप टॉर्क |
नाममात्र इनपुट गति |
अधिकतम इम्पउt गति |
अनुमति रेडियल लोड |
अनुमति अक्षीय भार |
|||
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | ||||||
| 090B | एकल |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
दोगुना |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
Fराक्षसe आकार |
चरण |
अनुपात |
अधिकतम रदिनमैं लोड |
अधिकतम अक्षीय भार |
वजन |
एक क्षण जड़ता का (≤φ8) |
एक क्षण जड़ता का (≤φ14) |
एक क्षण जड़ता का (≤ φ19) |
एक क्षण ofगतिहीनता (≤φ28) |
|||
| [N] | [N] | [किलो] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | 1段 एकल |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| 2段 दोगुना |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
शांत संचालनः हेलिकल गियर कंपन और शोर को कम करने में योगदान देते हैं।
उच्च परिशुद्धता: मानक प्रतिक्रिया 5 आर्क-मिनट है, जो परिशुद्धता नियंत्रण के लिए आदर्श है।
उच्च कठोरता और टॉर्कः उच्च कठोरता और उच्च टॉर्क को अनकैजेड सुई रोलर बीयरिंगों द्वारा प्राप्त किया गया था।
एडाप्टर बुशिंग कनेक्शनः दुनिया भर में किसी भी मोटर से जुड़ा जा सकता है।
कोई ग्रीस रिसाव नहींः उच्च चिपचिपाहट वाले विरोधी पृथक्करण ग्रीस का उपयोग करके सही समाधान।
रखरखाव मुक्त: इकाई के जीवनकाल के लिए वसा को बदलने की कोई आवश्यकता नहीं है।
इसे किसी भी स्थिति में लगाया जा सकता है।
