निडेक शिम्पो गियरबॉक्स
>
|
| Place of Origin | Japan |
| ब्रांड नाम | Nidec Shimpo |
| प्रमाणन | CE，ISO |
| Model Number | VRB |

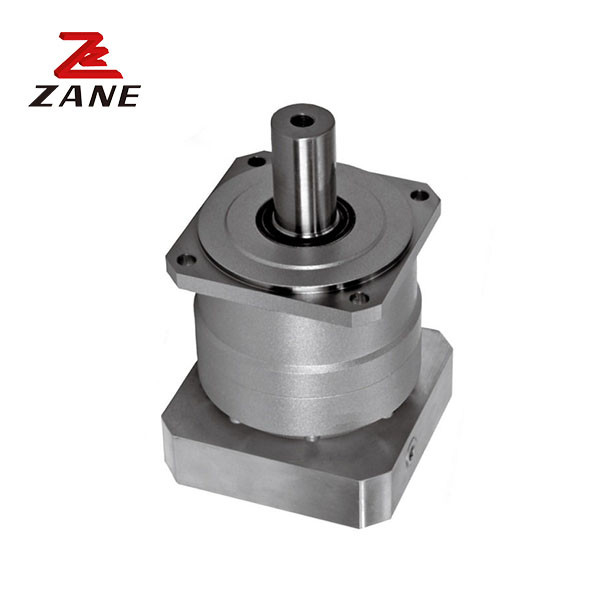

निडेकगियरबॉक्स उच्च परिशुद्धता ग्रह हेलिकल गियर स्टेपर सर्वो मोटर रिड्यूसर VRB
1उच्च परिशुद्धताः 3 मिनट (0.05°) से कम की पीछे की दूरी, पोजिशनिंग, सर्वो मोटर के प्रदर्शन को पूरा खेल दे सकती है।
2शांतः सुचारू और शांत संचालन प्राप्त करने के लिए हेलिकल गियर का प्रयोग।
3उच्च कठोरता और उच्च टोक़ः एकीकृत गोलाकारों का उपयोग कठोरता और टोक़ में काफी सुधार करता है।
4फ्लैंज, शाफ्ट स्लीव मोडः दुनिया के किसी भी मोटर पर स्थापित किया जा सकता है।
5उच्च भारः उच्च भार क्षमता प्राप्त करने के लिए मुख्य असर शंकुयुक्त सुई रोलर बीयरिंग को अपनाता है।
6आउटपुट शाफ्ट, कनेक्टरः उपकरण के साथ कनेक्शन को सरल बनाता है, और दुनिया में किसी भी मोटर पर स्थापित किया जा सकता है।
7कोई वसा रिसाव नहीं: उच्च चिपचिपाहट का उपयोग, वसा को अलग करना आसान नहीं है, प्रभावी रूप से वसा रिसाव को रोकता है।
8उच्च सुरक्षाः IP65 सुरक्षा स्तर अपनाया गया है, जिसका उपयोग किसी भी कठोर वातावरण में किया जा सकता है।
9लंबे जीवन और आसान रखरखावः उत्पाद के 20,000 घंटे के सेवा जीवन के भीतर वसा को बदलने की कोई आवश्यकता नहीं है, और उपयोग अधिक चिंताजनक है।
|
फ्रेम आकार |
चरण | अनुपात | नाममात्र आउटपुट टॉर्क | अधिकतम आउटपुट टॉर्क | आपातकालीन स्टॉप टॉर्क | नाममात्र इनपुट गति | अधिकतम इनपुट गति | अनुमतिरेडियल लोड | अनुमत अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
|
090 |
1 एकल |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | ||
| दोगुना | 15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 |
|
आकार |
चरण |
अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
जड़ता का क्षण (φ8) | जड़ता का क्षण (φ14) |
जड़ता का क्षण (φ19) |
जड़ता का क्षण (φ28) |
| [N] | [N] | [किलो] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
090 |
1 एकल |
3 | 2400 | 2200 | 3.7 | - | 0.72 | 1.2 | 3.2 |
| 4 | 2400 | 2200 | - | 0.49 | 0.95 | 3.0 | |||
| 5 | 2400 | 2200 | 0.40 | 0.86 | 2.9 | ||||
| 6 | 2400 | 2200 | - | 0.36 | 0.82 | 2.8 | |||
| 7 | 2400 | 2200 | - | 0.32 | 0.79 | 2.8 | |||
| 8 | 2400 | 2200 | - | 0.31 | 0.77 | 2.8 | |||
| 9 | 2400 | 2200 | - | 0.29 | 0.76 | 2.8 | |||
| 10 | 2400 | 2200 | - | 0.29 | 0.75 | 2.8 | |||
|
दोगुना |
15 | 2400 | 2200 | 4.2 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | - | |||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | - | |||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | - | |||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | - | |||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - |
