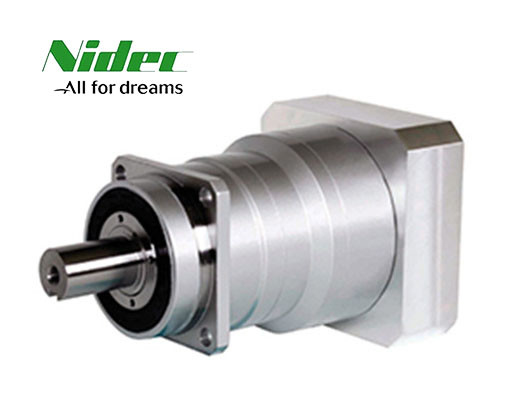

निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरएस |
ग्रह गियरबॉक्स व्यापक बहुमुखी प्रतिभा के साथ एक प्रकार का रेड्यूसर है। आंतरिक गियर कम कार्बन मिश्र धातु स्टील कार्बोराइजिंग quenching और पीसने या नाइट्राइडिंग प्रक्रिया को अपनाता है।ग्रह गियरबॉक्स छोटे संरचना आकार की विशेषताओं है, बड़े आउटपुट टॉर्क, उच्च गति अनुपात, उच्च दक्षता, सुरक्षित और विश्वसनीय प्रदर्शन, आदि। ग्रह गियरबॉक्स के आंतरिक गियर को स्पर गियर और हेलिकल गियर में विभाजित किया जा सकता है।ग्राहक आवेदन की आवश्यकताओं के अनुसार सही परिशुद्धता reducer चुन सकते हैं.
|
फ्रेम आकार |
चरण | अनुपात |
नाममात्र आउटपुट टॉर्क |
अधिकतम आउटपुट टॉर्क |
आपातकालीन स्टॉप टॉर्क |
नाममात्र इनपुट गति |
अधिकतम इनपुट गति |
अनुमति रेडियल भार |
अनुमति अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
| 140B | 1 एकल | 3 | 240 | 470 | 1000 | 2000 | 4000 | 6700 | 9000 |
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 7400 | 9000 | ||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 7900 | 9000 | ||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 8300 | 9000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 8700 | 9000 | ||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 9000 | ||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 9400 | 9000 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 9700 | 9000 | ||
| 2 दोगुना | 15 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | |
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 |
|
फ्रेम आकार |
चरण | अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
एक क्षण जड़ता से ≤ 19 |
एक क्षण जड़ता ≤ 28 |
एक क्षण जड़ता ≤ 38 |
एक क्षण जड़ता ≤ 48 |
| [N] | [N] | [किलो] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 140B |
1 एकल |
3 | 10000 | 9000 | 17 | - | 12 | 20 | 42 |
| 4 | 10000 | 9000 | - | 7.4 | 15 | 37 | |||
| 5 | 10000 | 9000 | - | 5.8 | 13 | 36 | |||
| 6 | 10000 | 9000 | - | 4.9 | 13 | 35 | |||
| 7 | 10000 | 9000 | - | 4.1 | 12 | 34 | |||
| 8 | 10000 | 9000 | - | 3.8 | 12 | 34 | |||
| 9 | 10000 | 9000 | - | 3.6 | 11 | 34 | |||
| 10 | 10000 | 9000 | - | 3.4 | 11 | 33 | |||
|
2 दोगुना |
15 | 10000 | 9000 | 19 | 1.3 | 3.2 | 11 | - | |
| 16 | 10000 | 9000 | 1.5 | 3.5 | 11 | - | |||
| 20 | 10000 | 9000 | 1.2 | 3.1 | 11 | - | |||
| 25 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 28 | 10000 | 9000 | 1.4 | 3.3 | 11 | - | |||
| 30 | 10000 | 9000 | 0.85 | 2.8 | 10 | - | |||
| 35 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 40 | 10000 | 9000 | 0.83 | 2.8 | 10 | - | |||
| 45 | 10000 | 9000 | 1.1 | 3.0 | 11 | - | |||
| 50 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 60 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 70 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 80 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 90 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 100 | 10000 | 9000 | 0.80 | 2.8 | 10 | - |
1) रैखिक प्रकार की सरल संरचना,स्थापना और रखरखाव में आसान।
2) वायवीय भागों, विद्युत भागों और संचालन भागों में उन्नत विश्व प्रसिद्ध ब्रांड घटकों को अपनाना।
3) डाई खोलने और बंद करने को नियंत्रित करने के लिए उच्च दबाव वाला डबल क्रैंक।
4) उच्च स्वचालन और बौद्धिकरण में चलना,कोई प्रदूषण नहीं
5) एक लिंकर को हवा के कन्वेयर से जोड़ने के लिए लागू करें, जो सीधे भरने की मशीन के साथ इनलाइन हो सकता है।
