निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरएस |

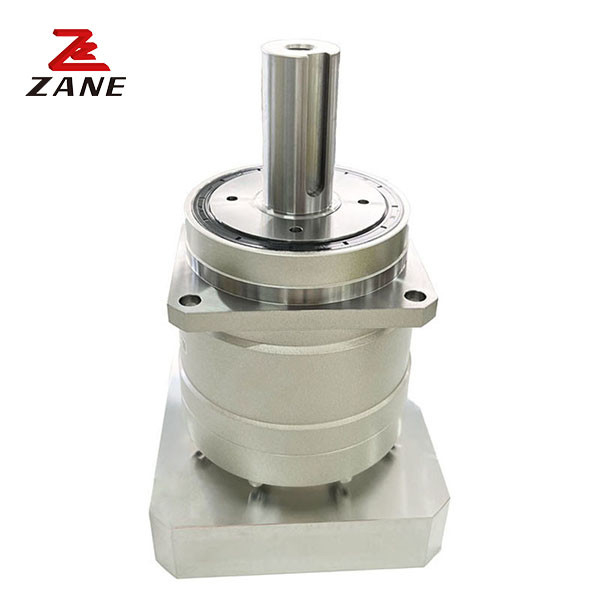

निडेक शिमपो गियरबॉक्स एक उच्च विश्वसनीयता वाला औद्योगिक गियरबॉक्स समाधान है। यह गियरबॉक्स ट्रांसमिशन के अग्रणी निर्माता निडेक शिमपो का उत्पाद है।वीआरएस सीरीज के निडेक गियरबॉक्स ट्रांसमिशन का फ्रेम आकार 060 और अधिकतम रेडियल लोड 3000N है, और केवल 5KG वजन है। यह भारी शुल्क अनुप्रयोगों के लिए डिज़ाइन किया गया है, उच्च विश्वसनीयता और ताकत प्रदान करता है। गियरबॉक्स अधिकतम टोक़ क्षमता और दक्षता के लिए डिज़ाइन किया गया है,कम शोर स्तर पर काम करनानिडेक शिम्पो गियरबॉक्स किसी भी औद्योगिक अनुप्रयोग के लिए आदर्श समाधान है जिसके लिए टिकाऊ और विश्वसनीय गियरबॉक्स समाधानों की आवश्यकता होती है।
|
फ्रेम आकार |
चरण | अनुपात |
नाममात्र आउटपुट टॉर्क |
अधिकतम आउटपुट टॉर्क |
आपातकालीन स्टॉप टॉर्क |
नाममात्र इनपुट गति |
अधिकतम इनपुट गति |
अनुमति रेडियल भार |
अनुमति अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
| 180B | 1 एकल | 3 | 500 | 970 | 2200 | 1500 | 3000 | 12000 | 16000 |
| 4 | 750 | 1400 | 2750 | 1500 | 3000 | 13000 | 17000 | ||
| 5 | 750 | 1400 | 2750 | 1500 | 3000 | 14000 | 17000 | ||
| 6 | 750 | 1400 | 2750 | 1500 | 3000 | 15000 | 17000 | ||
| 7 | 750 | 1400 | 2750 | 1500 | 3000 | 16000 | 17000 | ||
| 8 | 750 | 1400 | 2750 | 1500 | 3000 | 17000 | 17000 | ||
| 9 | 500 | 970 | 2200 | 1500 | 3000 | 17000 | 17000 | ||
| 10 | 500 | 970 | 2200 | 1500 | 3000 | 18000 | 17000 | ||
| 2 दोगुना | 15 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | |
| 16 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 20 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 25 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 28 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 30 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 35 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 40 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 45 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 50 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 60 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 70 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 80 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 90 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 100 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 |
|
फ्रेम आकार |
चरण | अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
एक क्षण जड़ता ≤ 28 |
एक क्षण जड़ता ≤ 38 |
एक क्षण जड़ता ≤ 48 |
एक क्षण जड़ता के साथ ≤ 65 |
| [N] | [N] | [किलो] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 180B |
1 एकल |
3 | 19000 | 17000 | 39 | - | 42 | 64 | 120 |
| 4 | 19000 | 17000 | - | 27 | 49 | 110 | |||
| 5 | 19000 | 17000 | - | 21 | 43 | 100 | |||
| 6 | 19000 | 17000 | - | 18 | 40 | 100 | |||
| 7 | 19000 | 17000 | - | 16 | 38 | 98 | |||
| 8 | 19000 | 17000 | - | 15 | 37 | 97 | |||
| 9 | 19000 | 17000 | - | 14 | 36 | 96 | |||
| 10 | 19000 | 17000 | - | 14 | 36 | 96 | |||
|
2 दोगुना |
15 | 19000 | 17000 | 39 | 4.7 | 12 | 34 | - | |
| 16 | 19000 | 17000 | 5.4 | 13 | 35 | - | |||
| 20 | 19000 | 17000 | 4.3 | 12 | 34 | - | |||
| 25 | 19000 | 17000 | 4.2 | 12 | 34 | - | |||
| 28 | 19000 | 17000 | 4.9 | 13 | 35 | - | |||
| 30 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 35 | 19000 | 17000 | 4.1 | 12 | 34 | - | |||
| 40 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 45 | 19000 | 17000 | 4.0 | 12 | 34 | - | |||
| 50 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 60 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 70 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 80 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 90 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 100 | 19000 | 17000 | 3.1 | 11 | 33 | - |
1उच्च सटीकता और चिकनी, शांत संचालन के लिए स्वामित्व वाली माध्यमिक परिष्करण प्रक्रिया के साथ कार्बोराइज्ड हेलिकल गियर
2.एक टुकड़ा आउटपुट शाफ्ट और ग्रह वाहक ग्रह गियर के बीच दो बीयरिंग के साथ। उच्च कठोरता और सुरक्षा कारक, के साथ
गियर का गारंटीकृत संरेखण
3. एक हल्के वजन के समाधान के लिए एल्यूमीनियम शरीर, संक्षारक वातावरण का सामना करने में सक्षम
4. इनपुट सील IP65 प्रवेश सुरक्षा की अनुमति देता है
5मोटर पायलट व्यास की गारंटी के साथ अनुकूलित माउंटिंग प्रणाली सक्रिय केंद्र
मोटर के संरेखण. मोटर किसी भी अभिविन्यास में स्थापित किया जा सकता है
6. वास्तविक समकक्ष क्लैंपिंग कनेक्शन, आपके मोटर के लिए अनुकूलित. गतिशील प्रदर्शन के लिए कम जड़ता और उच्च गति संचालन के लिए संतुलित
