निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरटी |

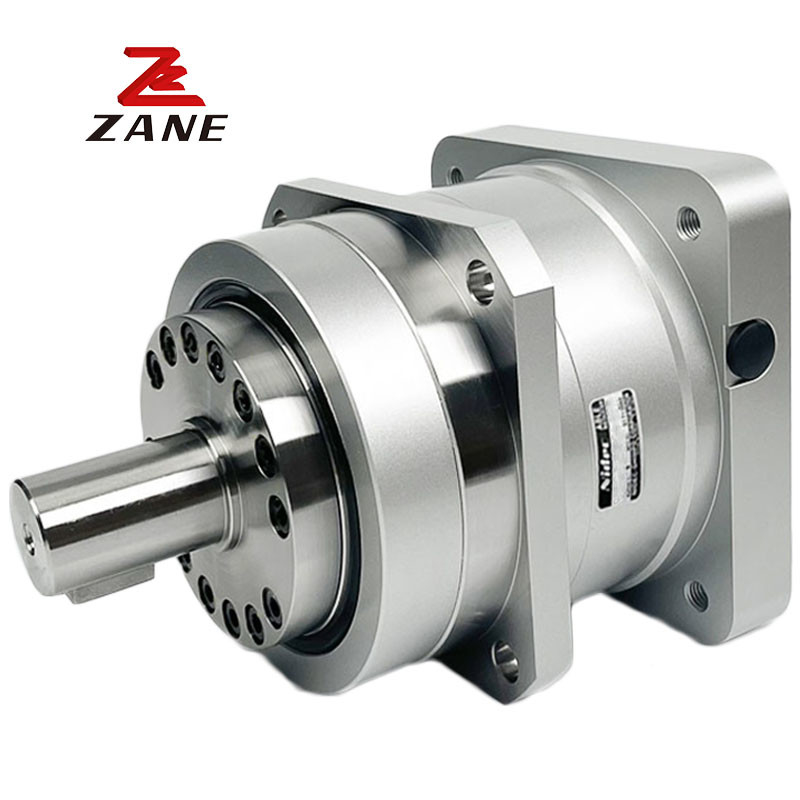

निडेक शिमपो गियरबॉक्स एक उच्च प्रदर्शन वाला औद्योगिक गियरबॉक्स समाधान है जो सभी प्रकार के औद्योगिक अनुप्रयोगों के लिए विश्वसनीय और टिकाऊ गियरबॉक्स प्रदान करता है।यह शिम्पो गियरबॉक्स एक ग्रह गियर व्यवस्था प्रदान करता है, 064 फ्रेम आकार और 750N के अधिकतम अक्षीय भार के साथ। यह गियरबॉक्स हल्के वजन का है, जिसका वजन केवल 5KG है, और इसे विश्वसनीय Nidec Shimpo ब्रांड द्वारा डिजाइन और निर्मित किया गया है।इसके मजबूत निर्माण और विश्वसनीय प्रदर्शन के साथ, यह गियरबॉक्स विभिन्न औद्योगिक अनुप्रयोगों के लिए आदर्श विकल्प है।
|
फ्रेम आकार |
चरण | अनुपात |
नाममात्र आउटपुट टॉर्क |
अधिकतम आउटपुट टॉर्क |
आपातकालीन स्टॉप टॉर्क |
नाममात्र इनपुट गति |
अधिकतम इनपुट गति |
अनुमति रेडियल भार |
अनुमति अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
| 064 | 1 एकल | 4 | 27 | 50 | 100 | 3000 | 6000 | 370 | 360 |
| 5 | 27 | 50 | 100 | 3000 | 6000 | 400 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 420 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 440 | 460 | ||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 460 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 480 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 500 | 530 | ||
| 2 दोगुना | 16 | 27 | 50 | 100 | 3000 | 6000 | 580 | 650 | |
| 20 | 27 | 50 | 100 | 3000 | 6000 | 630 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 680 | 750 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 700 | 750 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 760 | 750 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 790 | 750 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 820 | 750 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 850 | 750 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 910 | 750 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 950 | 750 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 750 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1000 | 750 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 750 |
|
फ्रेम आकार |
चरण | अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
एक क्षण जड़ता ≤ 8 |
एक क्षण जड़ता ≤ 14 |
एक क्षण जड़ता से ≤ 19 |
| [N] | [N] | [किलो] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 064 |
1 एकल |
4 | 1500 | 750 | 1.4 | 0.13 | 0.21 | 0.4 |
| 5 | 1500 | 750 | 0.10 | 0.18 | 0.4 | |||
| 6 | 1500 | 750 | 0.085 | 0.17 | 0.4 | |||
| 7 | 1500 | 750 | 0.075 | 0.15 | 0.4 | |||
| 8 | 1500 | 750 | 0.068 | 0.15 | 0.4 | |||
| 9 | 1500 | 750 | 0.064 | 0.14 | 0.4 | |||
| 10 | 1500 | 750 | 0.062 | 0.14 | 0.4 | |||
|
2 दोगुना |
16 | 1500 | 750 | 1.6 | 0.059 | 0.14 | - | |
| 20 | 1500 | 750 | 0.055 | 0.14 | - | |||
| 25 | 1500 | 750 | 0.054 | 0.13 | - | |||
| 28 | 1500 | 750 | 0.056 | 0.14 | - | |||
| 35 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 40 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 45 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 50 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 60 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 70 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 80 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 90 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 100 | 1500 | 750 | 0.049 | 0.13 | - |
1.शान्त संचालन
चिकनी और चुपचाप काम करने के लिए हेलिकल गियर का प्रयोग किया जाता है।
2उच्च परिशुद्धता
प्रतिक्रिया 3 आर्कमिन से कम है और स्थिति सटीक है।
3उच्च कठोरता और टोक़
एकात्मिक गोलाकारों का प्रयोग कठोरता और टोक़ में काफी सुधार करता है।
4फ्लैंज और कनेक्टर के तरीके
इसे वर्ड में किसी भी मोटर पर स्थापित किया जा सकता है।
5कोई तेल रिसाव नहीं
उच्च चिपचिपाहट वाले वसा का उपयोग, जिसे अलग करना आसान नहीं है, प्रभावी रूप से वसा के रिसाव को रोकता है।
6सुविधाजनक रखरखाव
उत्पाद के जीवन काल में वसा को बदलने की आवश्यकता नहीं है और स्थापना अधिक सुविधाजनक है।
