निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरबी |

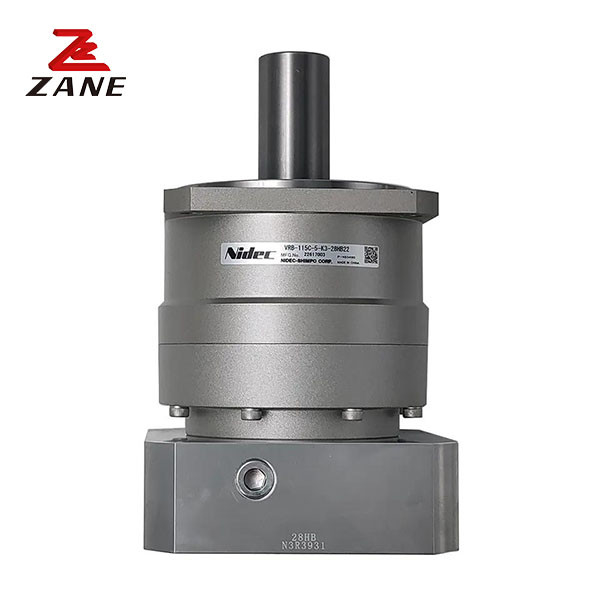

निडेक शिमपो गियरबॉक्स एक उच्च प्रदर्शन गियरबॉक्स ट्रांसमिशन है जिसे ट्रांसमिशन उद्योग में अग्रणी निडेक द्वारा निर्मित किया गया है।गियरबॉक्स स्थायित्व के लिए लोहे से बना है और 710N के अधिकतम रेडियल भार को संभालने के लिए डिज़ाइन किया गया हैयह हल्का है और इसका वजन केवल 5 किलोग्राम है। यह किसी भी अनुप्रयोग के लिए सही विकल्प है जिसके लिए विश्वसनीय और कुशल ट्रांसमिशन की आवश्यकता होती है।Nidec Shimpo गियरबॉक्स विश्वसनीय और सुसंगत शक्ति संचरण प्रदान करने के लिए बनाया गया है और अनुप्रयोगों की एक विस्तृत श्रृंखला में प्रभावी साबित किया गया है. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.
|
फ्रेम आकार |
चरण |
अनुपात |
नाममात्र आउटपुट टॉर्क |
अधिकतम आउटपुट टॉर्क |
आपातकालीन स्टॉप टॉर्क |
नाममात्र इनपुट गति |
अधिकतम इनपुट गति |
अनुमत रेडियल भार |
अनुमत अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
|
042 |
1 एकल |
3 | 6 | 12 | 30 | 4000 | 8000 | 240 | 270 |
| 4 | 9 | 18 | 35 | 4000 | 8000 | 270 | 300 | ||
| 5 | 9 | 18 | 35 | 4000 | 8000 | 290 | 330 | ||
| 6 | 9 | 18 | 35 | 4000 | 8000 | 310 | 360 | ||
| 7 | 9 | 18 | 35 | 4000 | 8000 | 320 | 380 | ||
| 8 | 9 | 18 | 35 | 4000 | 8000 | 340 | 410 | ||
| 9 | 6 | 12 | 30 | 4000 | 8000 | 350 | 430 | ||
| 10 | 6 | 12 | 30 | 4000 | 8000 | 360 | 450 | ||
| दोगुना | 15 | 6 | 12 | 30 | 4000 | 8000 | 410 | 540 | |
| 16 | 9 | 18 | 35 | 4000 | 8000 | 420 | 550 | ||
| 20 | 9 | 18 | 35 | 4000 | 8000 | 460 | 610 | ||
| 25 | 9 | 18 | 35 | 4000 | 8000 | 490 | 640 | ||
| 28 | 9 | 18 | 35 | 4000 | 8000 | 510 | 640 | ||
| 30 | 6 | 12 | 30 | 4000 | 8000 | 520 | 640 | ||
| 35 | 9 | 18 | 35 | 4000 | 8000 | 550 | 640 | ||
| 40 | 9 | 18 | 35 | 4000 | 8000 | 570 | 640 | ||
| 45 | 6 | 12 | 30 | 4000 | 8000 | 600 | 640 | ||
| 50 | 9 | 18 | 35 | 4000 | 8000 | 620 | 640 | ||
| 60 | 9 | 18 | 35 | 4000 | 8000 | 660 | 640 | ||
| 70 | 9 | 18 | 35 | 4000 | 8000 | 690 | 640 | ||
| 80 | 9 | 18 | 35 | 4000 | 8000 | 710 | 640 | ||
| 90 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 | ||
| 100 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 |
|
फ्रेम आकार |
चरण |
अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
जड़ता का क्षण (φ8) |
जड़ता का क्षण (φ14) |
| [N] | [N] | [किलो] | [kgcm2] | [kgcm2] | |||
|
042 |
1 एकल |
3 | 710 | 640 |
0.6 |
0.053 | 0.091 |
| 4 | 710 | 640 | 0.041 | 0.079 | |||
| 5 | 710 | 640 | 0.036 | 0.074 | |||
| 6 | 710 | 640 | 0.034 | 0.072 | |||
| 7 | 710 | 640 | 0.032 | 0.071 | |||
| 8 | 710 | 640 | 0.031 | 0.070 | |||
| 9 | 710 | 640 | 0.031 | 0.069 | |||
| 10 | 710 | 640 | 0.030 | 0.069 | |||
|
दोगुना |
15 | 710 | 640 |
0.7 |
0.035 | - | |
| 16 | 710 | 640 | 0.038 | - | |||
| 20 | 710 | 640 | 0.034 | - | |||
| 25 | 710 | 640 | 0.034 | - | |||
| 28 | 710 | 640 | 0.038 | - | |||
| 30 | 710 | 640 | 0.030 | - | |||
| 35 | 710 | 640 | 0.034 | - | |||
| 40 | 710 | 640 | 0.030 | - | |||
| 45 | 710 | 640 | 0.034 | - | |||
| 50 | 710 | 640 | 0.030 | - | |||
| 60 | 710 | 640 | 0.030 | - | |||
| 70 | 710 | 640 | 0.030 | - | |||
| 80 | 710 | 640 | 0.030 | - | |||
| 90 | 710 | 640 | 0.030 | - | |||
| 100 | 710 | 640 | 0.030 | - |
निडेक शिमपो गियरबॉक्स की मुख्य विशेषताओं में से एक इसका कॉम्पैक्ट आकार है। इसके उच्च टोक़ आउटपुट के बावजूद, गियरबॉक्स अपेक्षाकृत छोटा और हल्का है।जो इसे स्थापित करने और मौजूदा प्रणालियों में एकीकृत करने में आसान बनाता हैयह विभिन्न अनुप्रयोगों के अनुरूप विभिन्न प्रकार के माउंटिंग विकल्पों और गियर अनुपातों के साथ अत्यधिक अनुकूलन योग्य भी है।
