निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरबी |

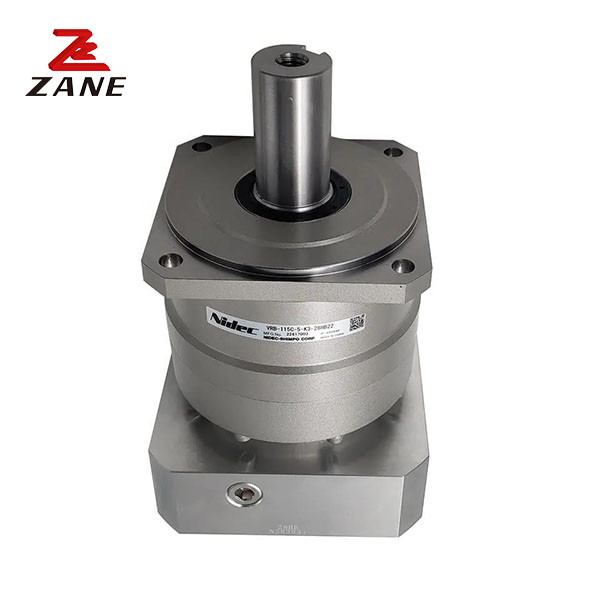

निडेक शिम्पो वीआरबी श्रृंखला के भारी-शुल्क गियरबॉक्स सिस्टम को प्रस्तुत करता है, जो एक उच्च प्रदर्शन गियरबॉक्स है जिसे मांग वाले अनुप्रयोगों में बेहतर प्रदर्शन और विश्वसनीयता प्रदान करने के लिए डिज़ाइन किया गया है।टिकाऊ लोहे से निर्मित, इस भारी शुल्क गियरबॉक्स प्रणाली में एक ग्रह गियर व्यवस्था है जो 710N के अधिकतम रेडियल भार की अनुमति देती है।वीआरबी सीरीज़ उन लोगों के लिए सही विकल्प है जो विश्वसनीय, भारी शुल्क गियरबॉक्स प्रणाली।
|
फ्रेम आकार |
चरण | अनुपात | नाममात्र आउटपुट टॉर्क | अधिकतम आउटपुट टॉर्क | आपातकालीन स्टॉप टॉर्क | नाममात्र इनपुट गति | अधिकतम इनपुट गति | अनुमत रेडियल भार | अनुमत अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
|
060 |
1 एकल |
3 | 18 | 35 | 80 | 3000 | 6000 | 430 | 310 |
| 4 | 27 | 50 | 100 | 3000 | 6000 | 470 | 360 | ||
| 5 | 27 | 50 | 100 | 3000 | 6000 | 510 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 540 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 570 | 460 | ||
| 8 | 27 | 50 | 1000 | 3000 | 6000 | 600 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 620 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 640 | 530 | ||
| दोगुना | 15 | 18 | 35 | 80 | 3000 | 6000 | 740 | 630 | |
| 16 | 27 | 50 | 100 | 3000 | 6000 | 750 | 650 | ||
| 20 | 27 | 50 | 100 | 3000 | 6000 | 810 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 870 | 790 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 910 | 830 | ||
| 30 | 18 | 35 | 80 | 3000 | 6000 | 930 | 860 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 980 | 920 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 970 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 1000 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 1100 | 1100 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1200 | 1100 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1200 | 1100 |
|
आकार |
चरण |
अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
जड़ता का क्षण (φ8) |
जड़ता का क्षण (φ14) |
जड़ता का क्षण (φ19) |
| [N] | [N] | [किलो] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
060 |
1 एकल |
3 | 1200 | 1100 | 1.4 | 0.14 | 0.22 | 0.43 |
| 4 | 1200 | 1100 | 0.095 | 0.17 | 0.38 | |||
| 5 | 1200 | 1100 | 0.077 | 0.16 | 0.36 | |||
| 6 | 1200 | 1100 | 0.068 | 0.15 | 0.36 | |||
| 7 | 1200 | 1100 | 0.062 | 0.14 | 0.35 | |||
| 8 | 1200 | 1100 | 0.059 | 0.14 | 0.35 | |||
| 9 | 1200 | 1100 | 0.057 | 0.14 | 0.34 | |||
| 10 | 1200 | 1100 | 0.056 | 0.14 | 0.34 | |||
|
दोगुना |
15 | 1200 | 1100 | 1.6 | 0.055 | 0.14 | - | |
| 16 | 1200 | 1100 | 0.057 | 0.14 | - | |||
| 20 | 1200 | 1100 | 0.054 | 0.13 | - | |||
| 25 | 1200 | 1100 | 0.053 | 0.13 | - | |||
| 28 | 1200 | 1100 | 0.055 | 0.14 | - | |||
| 30 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 35 | 1200 | 1100 | 0.053 | 0.13 | - | |||
| 40 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 45 | 1200 | 1100 | 0.053 | 0.13 | - | |||
| 50 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 60 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 70 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 80 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 90 | 1200 | 1100 | 0.049 | 0.13 | - | |||
| 100 | 1200 | 1100 | 0.049 | 0.13 | - |
निडेक शिमपो गियरबॉक्स का उपयोग आमतौर पर सामग्री हैंडलिंग, पैकेजिंग, रोबोटिक्स और स्वचालन जैसे उद्योगों में किया जाता है।और अन्य मशीनरी जो उच्च टोक़ और कम गति की आवश्यकता होती है.
