निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरबी |

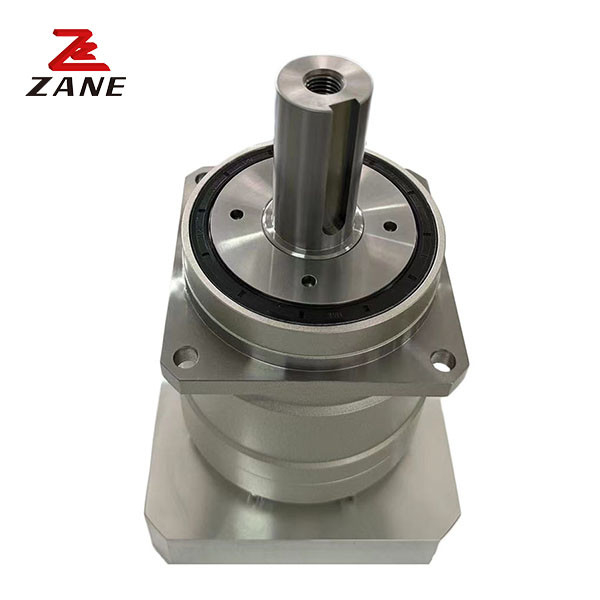

निडेक शिम्पो गियरबॉक्स: रोबोटिक, स्वचालन उपकरण और सीएनसी मशीनों के लिए मजबूत गियरबॉक्स प्रौद्योगिकी
निडेक शिमपो गियरबॉक्स एक शक्तिशाली, विश्वसनीय और मजबूत गियरबॉक्स ट्रांसमिशन है जो आपके रोबोट, स्वचालन उपकरण और सीएनसी मशीनों के लिए मजबूत प्रदर्शन प्रदान करता है।115 के फ्रेम के आकार के साथ और एक ग्रह गियर व्यवस्था के साथ, यह गियरबॉक्स अधिकतम शक्ति और स्थायित्व के लिए लोहे से बना है। यह सबसे कठिन अनुप्रयोगों को संभालने के लिए डिज़ाइन किया गया है और इसके निर्माता, निडेक शिम्पो,उच्च गुणवत्ता वाले गियरबॉक्स ट्रांसमिशन प्रदान करने के लिए प्रतिबद्ध है.
निडेक शिमपो गियरबॉक्स को रोबोटिक, स्वचालन उपकरण और सीएनसी मशीनों सहित विभिन्न अनुप्रयोगों के लिए एक चिकनी, कुशल और विश्वसनीय ट्रांसमिशन प्रदान करने के लिए डिज़ाइन किया गया है।
|
फ्रेम आकार |
चरण | अनुपात | नाममात्र आउटपुट टॉर्क | अधिकतम आउटपुट टॉर्क | आपातकालीन स्टॉप टॉर्क | नाममात्र इनपुट गति | अधिकतम इनपुट गति | अनुमत रेडियल भार | अनुमत अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
|
115 |
1 एकल |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| दोगुना | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
आकार |
चरण |
अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
जड़ता का क्षण (φ14) |
जड़ता का क्षण (φ19) |
क्षण कागतिहीनता(φ28) |
जड़ता का क्षण (φ38) |
| [N] | [N] | [किलो] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 एकल |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
दोगुना |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
उच्च टोक़ आउटपुट: निडेक शिमपो गियरबॉक्स को कम गति पर उच्च टोक़ प्रदान करने के लिए डिज़ाइन किया गया है, जिससे इसे उन अनुप्रयोगों के लिए आदर्श बनाया गया है जिन्हें भारी भार उठाने या बड़े भारों को स्थानांतरित करने की आवश्यकता होती है।
दक्षताः गियरबॉक्स अत्यधिक कुशल है, जिसका अर्थ है कि यह ऊर्जा की खपत और परिचालन लागत को कम करने में मदद कर सकता है।
कॉम्पैक्ट आकारः इसके उच्च टोक़ आउटपुट के बावजूद, गियरबॉक्स अपेक्षाकृत छोटा और हल्का होता है, जिससे इसे स्थापित करना और मौजूदा प्रणालियों में एकीकृत करना आसान हो जाता है।
अनुकूलन योग्यः निडेक शिमपो गियरबॉक्स अत्यधिक अनुकूलन योग्य है, जिसमें विभिन्न अनुप्रयोगों के अनुरूप विभिन्न प्रकार के माउंटिंग विकल्प और गियर अनुपात उपलब्ध हैं।
टिकाऊः गियरबॉक्स उच्च गुणवत्ता वाली सामग्री से बना है और इसे अत्यधिक टिकाऊ और लंबे समय तक चलने के लिए डिज़ाइन किया गया है। इसे बनाए रखना भी आसान है,एक सरल और सीधा डिजाइन है कि सफाई और प्रतिस्थापन के लिए घटकों के लिए आसान पहुंच की अनुमति देता है के साथ.
