निडेक शिम्पो गियरबॉक्स
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Nidec |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | वीआरबी |

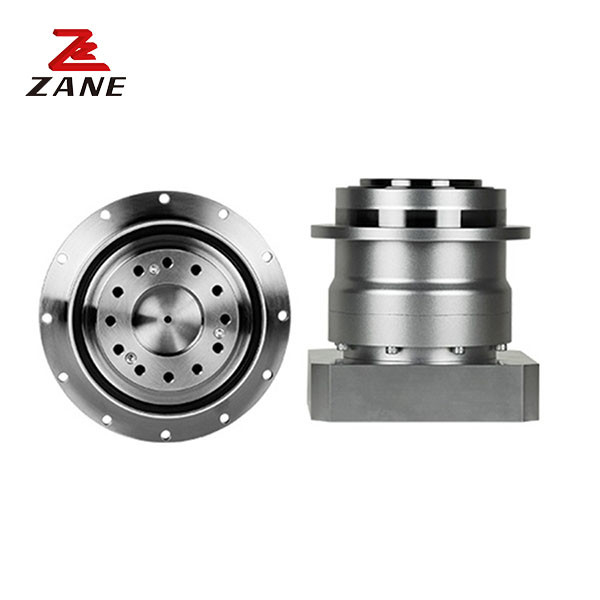

निडेक शिमपो गियरबॉक्स ट्रांसमिशन उच्च गुणवत्ता वाले गियरबॉक्स हैं जिन्हें रोबोटिक्स, स्वचालन उपकरण और सीएनसी मशीन अनुप्रयोगों में विश्वसनीय और कुशल संचालन के लिए डिज़ाइन किया गया है।निडेक शिम्पो द्वारा निर्मित, यह गियरबॉक्स 9100N के अधिकतम रेडियल लोड के लिए एक लोहे की सामग्री और एक ग्रह गियर व्यवस्था के साथ बनाया गया है।यह किसी भी स्वचालित मशीनरी के लिए एकदम सही विकल्प बना रही है.
|
फ्रेम आकार |
चरण | अनुपात | नाममात्र आउटपुट टॉर्क | अधिकतम आउटपुट टॉर्क | आपातकालीन स्टॉप टॉर्क | नाममात्र इनपुट गति | अधिकतम इनपुट गति | अनुमत रेडियल भार | अनुमत अक्षीय भार |
| [Nm] | [Nm] | [Nm] | [आरपीएम] | [आरपीएम] | [N] | [N] | |||
|
140 |
1 एकल |
3 | 240 | 470 | 1000 | 2000 | 4000 | 3200 | 2400 |
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 3500 | 2700 | ||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 3800 | 3000 | ||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 4000 | 3300 | ||
| 7 | 366 | 700 | 1250 | 2000 | 4000 | 4200 | 3500 | ||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 4400 | 3700 | ||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 4600 | 3900 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 4700 | 4100 | ||
| दोगुना | 15 | 240 | 470 | 1000 | 2000 | 4000 | 5400 | 4900 | |
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 5500 | 5000 | ||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 6000 | 5500 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 6400 | 6100 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 6700 | 6400 | ||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 6800 | 6600 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 7200 | 7000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 7500 | 7500 | ||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 7800 | 7900 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 8100 | 8200 | ||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 8600 | 8200 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | ||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | ||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 |
|
आकार |
चरण |
अनुपात |
अधिकतम रेडियल भार |
अधिकतम अक्षीय भार |
वजन |
जड़ता का क्षण (φ19) | जड़ता का क्षण (φ)28) | जड़ता का क्षण (φ38) | जड़ता का क्षण (φ48) |
| [N] | [N] | [किलो] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
140 |
1 एकल |
3 | 9100 | 8200 | 16 | - | 12 | 20 | 42 |
| 4 | 9100 | 8200 | - | 7.5 | 15 | 37 | |||
| 5 | 9100 | 8200 | - | 5.8 | 14 | 36 | |||
| 6 | 9100 | 8200 | - | 4.9 | 13 | 35 | |||
| 7 | 9100 | 8200 | - | 4.1 | 12 | 34 | |||
| 8 | 9100 | 8200 | - | 3.8 | 12 | 34 | |||
| 9 | 9100 | 8200 | - | 3.6 | 11 | 34 | |||
| 10 | 9100 | 8200 | - | 3.5 | 11 | 34 | |||
|
दोगुना |
15 | 9100 | 8200 | 17 | 1.3 | 3.2 | 11 | - | |
| 16 | 9100 | 8200 | 1.5 | 3.1 | 11 | - | |||
| 20 | 9100 | 8200 | 1.2 | 3.1 | 11 | - | |||
| 25 | 9100 | 8200 | 1.1 | 3.3 | 11 | - | |||
| 28 | 9100 | 8200 | 1.4 | 2.8 | 11 | - | |||
| 30 | 9100 | 8200 | 0.85 | 3.1 | 10 | - | |||
| 35 | 9100 | 8200 | 1.1 | 2.8 | 11 | - | |||
| 40 | 9100 | 8200 | 0.83 | 3.0 | 10 | - | |||
| 45 | 9100 | 8200 | 1.1 | 2.8 | 11 | - | |||
| 50 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | |||
| 60 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | |||
| 70 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 80 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 90 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 100 | 9100 | 8200 | 0.80 | 2.8 | 10 | - |
निडेक शिमपो गियरबॉक्स विभिन्न प्रकार के गियर प्रकारों में उपलब्ध है, जिनमें स्पर गियर, हेलिकल गियर, कंक्रीट गियर और वर्म गियर शामिल हैं। प्रत्येक गियर प्रकार के अलग-अलग फायदे और नुकसान हैं,और गियर के प्रकार का चयन आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करेगा.
